4.4kg κινητό σύστημα Πρωθυπουργός-1500 PRR100-2000kHz ραντάρ με ακτίνες laser υψηλής ακρίβειας

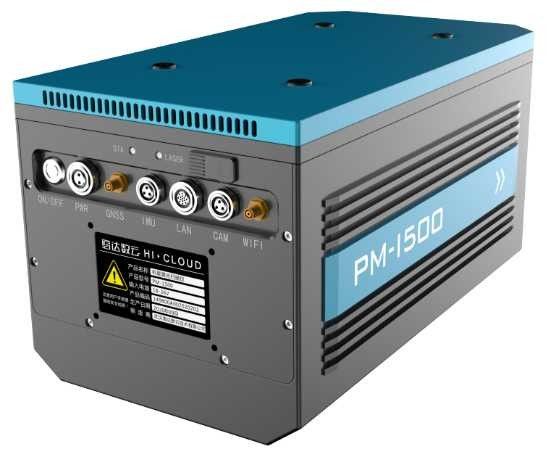

4.4kg κινητό σύστημα Πρωθυπουργός-1500 ραντάρ με ακτίνες laser μακροχρόνιας σειράς του 1500m@60 % υψηλής ακρίβειας του 5mm@50m με τη συχνότητα 2million points/s

Ανεξάρτητα αναπτυγμένο από Wuhan Hi-Cloud τη Co. τεχνολογίας, το ΕΠΕ, το μεγάλης ακρίβειας και μεγάλης ακτίνας κινητό σύστημα Πρωθυπουργός-1500 ραντάρ με ακτίνες laser ενσωματώνουν το μεγάλης ακρίβειας ανιχνευτή λέιζερ, μεγάλης ακρίβειας POS (ΠΣΤ, IMU) και άλλους αισθητήρες βασισμένους σε μια νέα γενιά του πλαισίου βασικής τεχνολογίας. Το τμήμα πυρήνων του συστήματος είναι ο ανιχνευτής λέιζερ με τη λειτουργία τεχνολογίας πολυ-ηχούς.

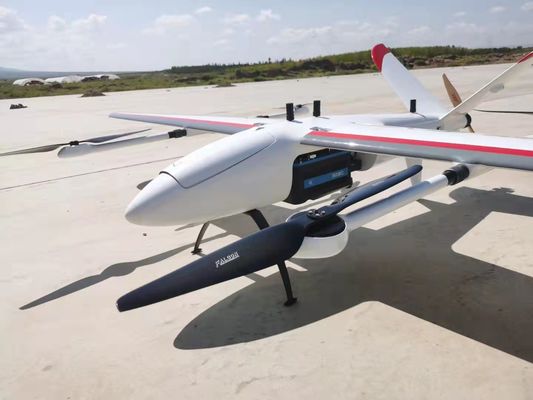

Μπορεί να εφαρμοστεί πολυ UAV στροφέων, VTOL σταθερό UAV φτερών, τα μικρά αεροσκάφη και το ελικόπτερο για να λάβει τα πυκνά μεγάλης ακρίβειας στοιχεία σύννεφων σημείου λέιζερ όσον αφορά το έδαφος σε μια γρήγορα πετώντας κινητή πλατφόρμα. Μπορεί συγχρόνως να λάβει το τρισδιάστατο σύννεφο σημείου λέιζερ και POS τα στοιχεία, να παραγάγει γρήγορα DSM, το DEM και τα DOM και τα προϊόντα DLG και τα τρισδιάστατα πρότυπα μέσω ενός πλήρους συνόλου στοιχείων - προγράμματα επεξεργασίας και εφαρμογών. Το σύστημα χρησιμοποιείται ευρέως στη νέα βασική έρευνα και τη χαρτογράφηση, την ψηφιακή τρισδιάστατη διαμόρφωση, την τοπογραφική έρευνα και τη χαρτογράφηση, την κτηματολογική έρευνα, την έρευνα κυκλοφορίας, την επιθεώρηση ηλεκτροφόρων καλωδίων, την έρευνα δασονομίας, την παρακολούθηση καταστροφής και το άλλο τομείς.

Προδιαγραφή παραμέτρου του κινητού συστήματος Πρωθυπουργός-1500 ραντάρ με ακτίνες laser

Στοιχεία	Δείκτες	Παράμετροι
Κάμερα	Ψήφισμα καμερών	42.4MP
	Εστιακό μήκος	28mm



Στοιχεία	Δείκτες	Παράμετροι
POS σύστημα	Ακρίβεια θέσης (μετα-επεξεργασία)	Οριζόντια 0.01m
		Ανύψωση 0.02m
	Ακρίβεια προσανατολισμού (μετα-επεξεργασία)	Τίτλος 0.009°
		Πίσσα/ρόλος 0.005°



Κύρια πλεονεκτήματα του κινητού συστήματος Πρωθυπουργός-1500 ραντάρ με ακτίνες laser

1. Υψηλή ακρίβεια: Η κυμαινόμενη ακρίβεια του κινητού συστήματος ραντάρ με ακτίνες laser Πρωθυπουργός-1500 μπορεί να φθάσει στο 5mm@50m, και η περιεκτική ακρίβεια του συστήματος είναι καλύτερη από 5cm, συναντώντας τα διάφορα μεγάλης ακρίβειας σενάρια εφαρμογής.



2. Υψηλή συχνότητα: Το κινητό σύστημα ραντάρ με ακτίνες laser Πρωθυπουργός-1500 με την έξοχη υψηλή συχνότητα μέχρι 2 εκατομμύριο σημείων μπορεί ανά δευτερόλεπτο να εξοπλιστεί με UAV με τη γρηγορότερη κρουαζιέρας ταχύτητα, και περισσότερα στοιχεία μπορούν να ληφθούν στον ίδιο χρόνο.



3. Μακροχρόνια σειρά μέτρησης: Η εξαιρετικά μακροχρόνια έκταση 1500 μέτρων εξασφαλίζει πολύ την ασφάλεια λειτουργίας στο περιβάλλον της μεγάλης τοπογραφικής διακύμανσης.



4. Ελαφρύ σώμα: Το γενικό βάρος του συστήματος είναι λιγότερο από 4.4kg. Ακόμα κι αν βγαίνετε για να εργαστείτε με UAVs και άλλα εξαρτήματα, ένα συνηθισμένο όχημα μπορεί να φορτώσει όλα τους, το οποίο είναι πολύ κατάλληλο.



5. Ολοκλήρωση: Η γενική δομή του αερομεταφερόμενου συστήματος μέτρησης λέιζερ Πρωθυπουργός-1500 έχει βελτιστοποιηθεί innovatively. Ενσωματώνει ιδιαίτερα τους αισθητήρες όπως ο ανιχνευτής λέιζερ, το ΠΣΤ, IMU και η εναέρια κάμερα ερευνών, κ.λπ. Είναι ελαφρύ και εύκολο να εγκαταστήσει.



6. Πολυ τεχνολογία ηχούς: Το κινητό σύστημα ραντάρ με ακτίνες laser Πρωθυπουργός-1500 εφαρμόζει την πολυ τεχνολογία ηχούς. Μπορεί να λάβει μέχρι 4 σήματα ηχούς, και μπορεί να διαπεράσει τα δέντρα και να ανατροφοδοτήσει τις πραγματικότερες πληροφορίες επιφάνειας ακόμη και μέσα πυκνά οι περιοχές.



Πρακτικές εφαρμογές:



1. Τοπογραφική έρευνα από PM-1500



2. Ψηφιακό τρισδιάστατο πρότυπο πόλεων από PM-1500



3. Επιθεώρηση της γραμμής ΣΥΝΕΧΟΎΣ μετάδοσης 500kV από PM-1500
