Γεια-σύννεφο, ένας ηγέτης της τρισδιάστατης τεχνολογίας ανίχνευσης λέιζερ.
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Hi-Cloud |
| Πιστοποίηση: | ISO, others upon the requests |
| Αριθμό μοντέλου: | Πρωθυπουργός-1500 κινητό σύστημα χαρτογράφησης ραντάρ με ακτίνες laser |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Περίπτωση μεταφορών |
| Χρόνος παράδοσης: | 20-30 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 15 σύνολα/μήνας |
| Ζώνη κυμάτων: | Κοντά στις υπέρυθρες ακτίνες (κατηγορία 1) | PRR: | 100-2000Khz |
|---|---|---|---|
| Σειρά μέτρησης: | το 1500m@60 % | Ακρίβεια σειράς: | 5mm @50m |
| Γωνιακό ψήφισμα: | 0.001° | FoV: | 75° |
| Πολυ ηχώ: | 4 φορές | Θερμοκρασία λειτουργίας: | -40℃~60℃ |
| Επισημαίνω: | 4.4Kg κινητό σύστημα χαρτογράφησης ραντάρ με ακτίνες laser,κινητό σύστημα χαρτογράφησης ραντάρ με ακτίνες laser 1500m,κινητό σύστημα χαρτογράφησης 1500m mms |
||
υψηλή ακρίβεια κινητό σύστημα Πρωθυπουργός-1500 του 5mm@50m χαρτογράφησης ραντάρ με ακτίνες laser 4,4 κλ με το μακροχρόνιο ποσοστό 1500m και τη συχνότητα 2million points/s
Πρωθυπουργός-1500 το κινητό σύστημα χαρτογράφησης ραντάρ με ακτίνες laser είναι ένα μεγάλης ακρίβειας, μια υψηλή συχνότητα και μεγάλης ακτίνας κινητό ένα σύστημα μέτρησης λέιζερ που αναπτύσσεται ανεξάρτητα από Wuhan Hi-Cloud τη Co. τεχνολογίας, ΕΠΕ. Ενσωματώνει τη μεγάλης ακρίβειας ενότητα αδρανούς ναυσιπλοΐας και την εναέρια κάμερα ερευνών. Το τμήμα πυρήνων του συστήματος είναι ο ανιχνευτής λέιζερ με τη λειτουργία τεχνολογίας πολυ-ηχούς. Μπορεί συγχρόνως να λάβει το τρισδιάστατο σύννεφο σημείου λέιζερ και POS τα στοιχεία, να παραγάγει γρήγορα DSM, το DEM και τα DOM και τα προϊόντα DLG και τα τρισδιάστατα πρότυπα μέσω ενός πλήρους συνόλου στοιχείων - προγράμματα επεξεργασίας και εφαρμογών.

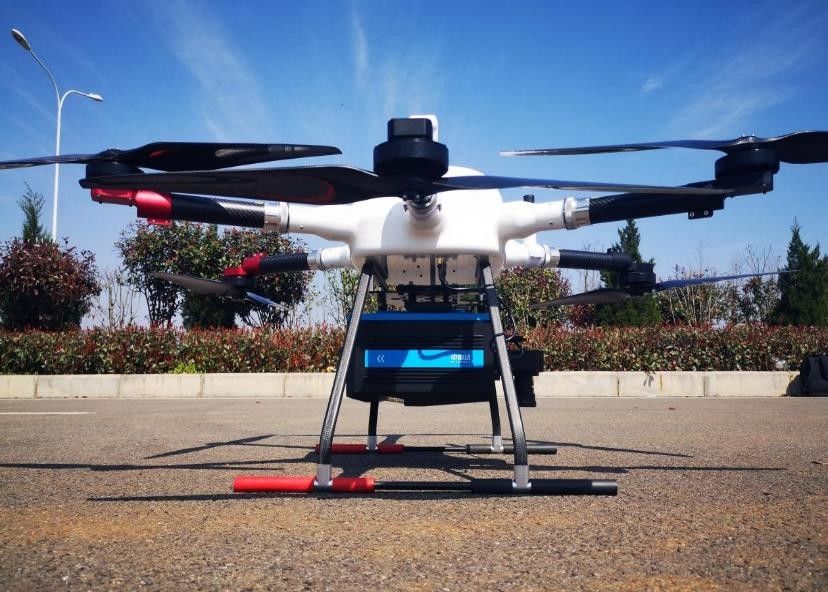

Πρωθυπουργός-1500 το σύστημα μπορεί να εφαρμοστεί πολυ UAV στροφέων, VTOL σταθερό UAV φτερών, τα μικρά αεροσκάφη και το ελικόπτερο για να λάβει τα πυκνά μεγάλης ακρίβειας στοιχεία σύννεφων σημείου λέιζερ όσον αφορά το έδαφος σε μια γρήγορα πετώντας κινητή πλατφόρμα. Συνδυασμένη με το επαγγελματικό μετα-επεξεργαμένος λογισμικό, μια ενσωματωμένη λύση θα προσφερθεί. Χρησιμοποιείται ευρέως στη νέα βασική έρευνα και τη χαρτογράφηση, την ψηφιακή τρισδιάστατη διαμόρφωση, την τοπογραφική έρευνα και τη χαρτογράφηση, την κτηματολογική έρευνα, την έρευνα κυκλοφορίας, την επιθεώρηση ηλεκτροφόρων καλωδίων, την έρευνα δασονομίας, την παρακολούθηση καταστροφής και το άλλο τομείς.
Κύρια χαρακτηριστικά γνωρίσματα του κινητού συστήματος χαρτογράφησης Πρωθυπουργός-1500 ραντάρ με ακτίνες laser
Κύριες παράμετροι του κινητού συστήματος χαρτογράφησης Πρωθυπουργός-1500 ραντάρ με ακτίνες laser
1. Ανιχνευτής λέιζερ
| Ζώνη κυμάτων | Κοντά στις υπέρυθρες ακτίνες (κατηγορία 1) |
| PRR | 100-2000Khz |
| Μέγιστη σειρά μέτρησης | ανακλαστικότητα του 1000m@20 % |
| ανακλαστικότητα του 1500m@60 % | |
| Ακρίβεια σειράς | το 5mm@50m |
| Γωνιακό ψήφισμα | 0.001° |
| Ταχύτητα ανίχνευσης | 40-400 scans/s |
| FoV | 75° |
2. Σύστημα καμερών
| Ψήφισμα καμερών | 42.4MP |
| Εστιακό μήκος | 28mm |
3. POS σύστημα
| Ακρίβεια θέσης (μετα-επεξεργασία) | Οριζόντια 0.01m |
| Ανύψωση 0.02m | |
| Ακρίβεια προσανατολισμού (μετα-επεξεργασία) | Τίτλος 0.009° |
| Πίσσα/ρόλος 0.005° |
4. Απόδοση συστημάτων
| Διάσταση | 293×165×164mm |
| Απόλυτη ακρίβεια | οριζόντιος <5cm> |
| κάθετος <5cm> | |
| Βάρος | 4.4kg |
|
Πολυ ηχώ |
4 φορές |
| Θερμοκρασία και υγρασία | Λειτουργία: -40℃~60℃, υγρασία 85% |
| Αποθήκευση: -45℃~70℃, υγρασία 85% |
Προγράμματα αίτησης του κινητού συστήματος χαρτογράφησης Πρωθυπουργός-1500 ραντάρ με ακτίνες laser
1. Τοπογραφικό πρόγραμμα ερευνών
Η εξεταζόμενη περιοχή είναι κυρίως επίπεδη έκταση με μικρά undulations και μια μέγιστη διαφορά ύψους 20 μέτρων. Υπάρχει ένας κύριος δρόμος στην εξεταζόμενη περιοχή, με περισσότερη βλάστηση και διάφορες πυκνά εποικημένες περιοχές.
Απαίτηση ακρίβειας: Η απαίτηση πυκνότητας σημείου είναι καλύτερη από 16pt/m ² Οριζόντιες/κάθετες απαιτήσεις ακρίβειας: ≤5cm, καλύψτε απαίτηση έρευνας 1:500 την τοπογραφική και χαρτογράφησης
2. Επιθεώρηση του προγράμματος γραμμών ΣΥΝΕΧΟΎΣ μετάδοσης 500kV
Η επιθεωρημένη γραμμή του προγράμματος είναι τμήμα γραμμών ΣΥΝΕΧΟΎΣ μετάδοσης 500kV, συμπεριλαμβανομένων 3 πύργων βάσεων και 2 διαστημάτων, με ένα συνολικό μήκος περίπου 0.8km.
Απαιτήσεις: Ανάλυση θέσης σημείου κινδύνου/προφητική ανάλυση σημείου κινδύνου/ποσοτική ανάλυση θέσης τμημάτων
3. τρισδιάστατο πρότυπο πρόγραμμα πόλεων
Η συνολική έκταση της εξεταζόμενης περιοχής είναι περίπου 10 τετραγωνικά χιλιόμετρα. Είναι απαραίτητο να ληφθεί το αρχικό σύννεφο σημείου λέιζερ και η πλάγια εικόνα στην εξεταζόμενη περιοχή, και να παραχθεί το τρισδιάστατο πρότυπο σύμφωνα με τα αποκτηθε'ντα αρχικά στοιχεία.
Το σύννεφο σημείου λέιζερ που λαμβάνονται από την αερομεταφερόμενη τεχνολογία ερευνών ραντάρ με ακτίνες laser εναέρια και τα ψηφιακά στοιχεία εικόνας που λαμβάνονται από την πλάγια κάμερα χρησιμοποιούνται για να παραγάγουν το ψηφιακό πρότυπο ανύψωσης (DEM) και τον ψηφιακό χάρτη ορθοφωτογραφιών (DOM) και παράγουν το πρότυπο εκτάσεων. Συγχρόνως, το τρισδιάστατο πρότυπο παράγεται βασισμένος στα στοιχεία σύννεφων σημείου λέιζερ και το σχέδιο γραμμών. Λάβετε το ύψος οικοδόμησης μέσω του τρισδιάστατου προτύπου, λάβετε τις πληροφορίες οικοδόμησης μέσω της πλάγιας εικόνας και άλεσε τις φωτογραφίες, και χτίζει έπειτα τη βάση δεδομένων πληροφοριών οικοδόμησης.
