Γεια-σύννεφο, ένας ηγέτης της τρισδιάστατης τεχνολογίας ανίχνευσης λέιζερ.
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Hi-Cloud |
| Πιστοποίηση: | ISO, others upon the requests |
| Αριθμό μοντέλου: | ARS-200 αερομεταφερόμενη έρευνα ραντάρ με ακτίνες laser υψηλής ακρίβειας |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Περίπτωση μεταφορών |
| Χρόνος παράδοσης: | 20-30 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 10 σύνολα/μήνας |
| Κατηγορία λέιζερ: | Κατηγορία 1 (χρηματοκιβώτιο ματιών) | Σειρά: | 3m 330m |
|---|---|---|---|
| Ακρίβεια σειράς: | 15mm @150m | Μέγιστος αριθμός λαμβανόμενων ηχώ: | 5 |
| Γωνιακό ψήφισμα: | 0.001° | Θερμοκρασία λειτουργίας: | -10℃~+40℃ |
| Περιβάλλον αποθήκευσης: | -20℃~+50℃ υγρασία < 85% | Αποθήκευση: | 256GB SSD |
| Επισημαίνω: | 2.5kg αερομεταφερόμενη έρευνα ραντάρ με ακτίνες laser,Ελαφριά αερομεταφερόμενη έρευνα ραντάρ με ακτίνες laser,2.5kg έρευνα εδάφους ραντάρ με ακτίνες laser |
||
2.5kg το 330m@80 % κυμαίνεται την ακρίβεια ARS-200 ποσοστού 15mm @150m αερομεταφερόμενη έρευνα ραντάρ με ακτίνες laser υψηλής ακρίβειας με 5 φορές τις ηχώ

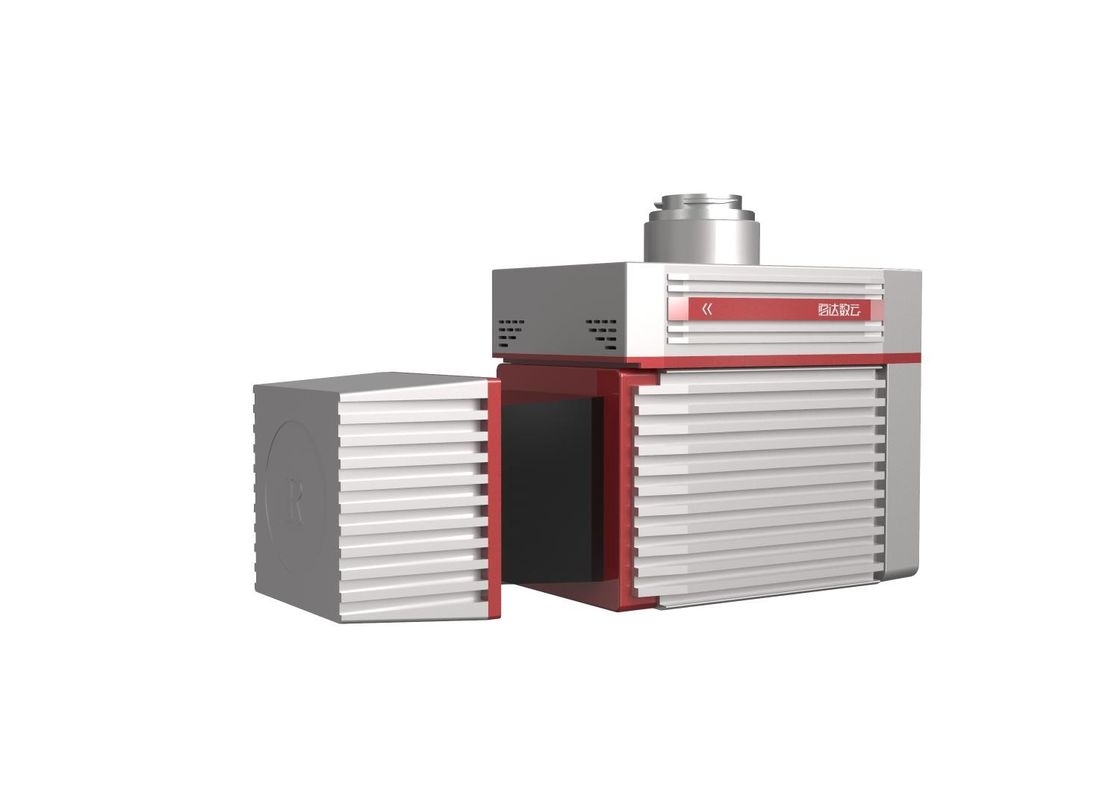

ARS-200 το αερομεταφερόμενο σύστημα ερευνών ραντάρ με ακτίνες laser υψηλής ακρίβειας είναι ένα βασισμένο κινητό σύστημα ραντάρ με ακτίνες laser Riegl στο ραντάρ με ακτίνες laser. Αναπτύσσεται και χτίζεται από Wuhan Hi-Cloud τη Co. τεχνολογίας, ΕΠΕ. Το σύστημα ARS-200 ενσωματώνει τους διαφορετικούς αισθητήρες όπως το μεγάλης ακρίβειας λέιζερ, η υψηλής ευκρίνειας κάμερα, το ΠΣΤ, η αδρανής ναυσιπλοΐα MEMS και η μονάδα ελέγχου αποθήκευσης. Υποστηριγμένο από την τεχνολογία χρονικού συγχρονισμού της ανεξάρτητης πνευματικής ιδιοκτησίας και την ενσωματωμένη τεχνολογία ολοκλήρωσης πολυαισθητήρων, το σύστημα λαμβάνει συγχρόνως το τρισδιάστατο σύννεφο σημείου λέιζερ, POS τα στοιχεία και τα στοιχεία εικόνας. Το σύστημα έχει τα πλεονεκτήματα της ελαφριάς, κατάλληλης μεταφοράς και της υψηλής αποδοτικότητας της επεξεργασίας αποτελεσμάτων. Χρησιμοποιείται ευρέως στους τομείς εφαρμογής ως η χαρτογράφηση έκτακτης ανάγκης, η τοπογραφική χαρτογράφηση, η επιθεώρηση ηλεκτροφόρων καλωδίων, η έρευνα εθνικών οδών, η παράκτια έρευνα σκοπέλων, ο υπολογισμός ανασκαφής και πλήρωσης, η αρχαιολογική έρευνα και η χαρτογράφηση και άλλες.
Προδιαγραφές
ARS-200 ελαφρύ σύστημα μέτρησης λέιζερ αερομεταφερόμενο
| Στοιχεία | Παράμετροι | |
| Απόδοση συστημάτων | Απόλυτη ακρίβεια | οριζόντιος <5cm> |
| κάθετος <5cm> | ||
| Βάρος | 2,5 κλ | |
| Ανιχνευτής λέιζερ | Μέγιστη σειρά μέτρησης | 330m @80% |
| 290m @60% | ||
| Ελάχιστη σειρά μέτρησης | 3m | |
| Ακρίβεια σειράς | το 15mm@150m | |
| Επαναληπτική ακρίβεια | το 10mm@150m | |
| Μέγιστη αποτελεσματική συχνότητα σημείου | 100.000 points/s | |
|
FoV (επιλέξιμο) |
0~360° |
|
| Γωνιακό ψήφισμα | 0.001° | |
| POS | Ακρίβεια θέσης (μετα-επεξεργασία) | οριζόντια 0.01m |
| ανύψωση 0.02m | ||
| Ακρίβεια προσανατολισμού (μετα-επεξεργασία) | τίτλος 0.012° | |
| πίσσα/ρόλος 0.005° | ||
| Σύστημα καμερών | Ψήφισμα καμερών | ≥24M εικονοκύτταρα |
| Βάρος καμερών | <500g | |
Πλεονεκτήματα συστημάτων
Σενάρια εφαρμογής
Εφαρμογή του προγράμματος ερευνών εθνικών οδών
1. Επισκόπηση προγράμματος
Η κύρια γραμμή του προγράμματος είναι περίπου 8km μακριά. Η εξεταζόμενη περιοχή είναι κυρίως ορεινή έκταση, με ένα μέσο ύψος 600m. Ο ποταμός διασχίζει την εξεταζόμενη περιοχή, και η πτώση ύψους σε μερικές περιοχές είναι μεγάλη. Η βλάστηση στην εξεταζόμενη περιοχή είναι πολύβλαστοι, συνήθως αειθαλείς πλατύφυλλοι δασικοί και χαμηλοί θάμνοι.
2. Απαίτηση προγράμματος
Το κύριο καθήκον του προγράμματος είναι αερομεταφερόμενη επεξεργασία σύννεφων ερευνών και σημείου ραντάρ με ακτίνες laser του ορισμένου τμήματος της εθνικής οδού. Ο μέσος όρος - το τετραγωνικό λάθος της ανύψωσης σύννεφων σημείου πρέπει για να είναι λιγότερο από 15 εκατ.
3. Δυσκολίες προγράμματος
Η παραδοσιακή λειτουργία έρευνας και χαρτογράφησης είναι πιό επικίνδυνη λόγω της κυκλοφορίας στην εθνική οδό. Είναι δύσκολο για το δέκτη GNSS να παραληφθούν τα δορυφορικά σήματα λόγω της πυκνής βλάστησης και η μεγάλη πτώση ύψους στην εξεταζόμενη περιοχή.
4. Λύση & αποτέλεσμα
ARS-200 το αερομεταφερόμενο σύστημα ερευνών ραντάρ με ακτίνες laser υψηλής ακρίβειας εφαρμόζεται σε αυτό το πρόγραμμα.
Μετά από τον υπολογισμό τροχιάς, το σύννεφο σημείου συνδυάζει και άλλα στοιχεία - οι διαδικασίες επεξεργασίας, το αποτέλεσμα σύννεφων σημείου έχουν ως:
