Γεια-σύννεφο, ένας ηγέτης της τρισδιάστατης τεχνολογίας ανίχνευσης λέιζερ.
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Hi-Cloud |
| Πιστοποίηση: | ISO, others upon the requests |
| Αριθμό μοντέλου: | ARS-1000L αερομεταφερόμενη έρευνα ραντάρ με ακτίνες laser |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Περίπτωση μεταφορών |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 10 σύνολα/μήνας |
| Σειρά μέτρησης: | 5m ~ 1350m | Ακρίβεια: | το 15mm@150m |
|---|---|---|---|
| Μέγιστος αριθμός λαμβανόμενων ηχώ: | 4~15 | FoV (επιλέξιμο): | 0~330° (τρόπος 60°~90°airborne) |
| Κατηγορία λέιζερ: | Class1 (χρηματοκιβώτιο ματιών) | Θερμοκρασία λειτουργίας: | -10℃~+40℃ |
| Επισημαίνω: | Ολοκληρωμένη αερομεταφερόμενη έρευνα ραντάρ με ακτίνες laser,Αερομεταφερόμενη έρευνα ραντάρ με ακτίνες laser μακροχρόνιας σειράς,έρευνα κηφήνων ραντάρ με ακτίνες laser μακροχρόνιας σειράς |
||

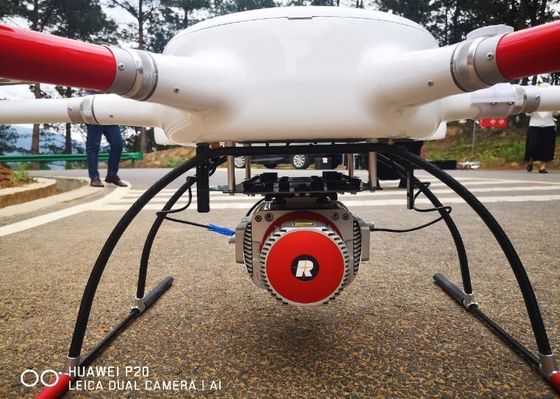

Η υψηλή συχνότητα υψηλής ακρίβειας ενσωμάτωσε το αερομεταφερόμενο σύστημα ARS-1000L ερευνών ραντάρ με ακτίνες laser με την ακρίβεια το 15mm@150m και τη σειρά 1350m
ARS-1000L το αερομεταφερόμενο σύστημα ερευνών ραντάρ με ακτίνες laser είναι ένα βασισμένο στο ραντάρ με ακτίνες laser σύστημα Riegl και παίρνει UAV ή άλλες πλατφόρμες ως μεταφορέα. Αναπτύσσεται και χτισμένος από Wuhan Hi-Cloud τη Co. τεχνολογίας, Ltd.After αρκετά έτη συνεχούς επαναληπτικής αναβάθμισης, η απόδοση συστημάτων είναι ισχυρότερο, ο όγκος είναι ελαφρύτερος, η εγκατάσταση είναι καταλληλότερη και η λειτουργία είναι απλούστερη. Έχει αναγνωριστεί από την πλειοψηφία των χρηστών.

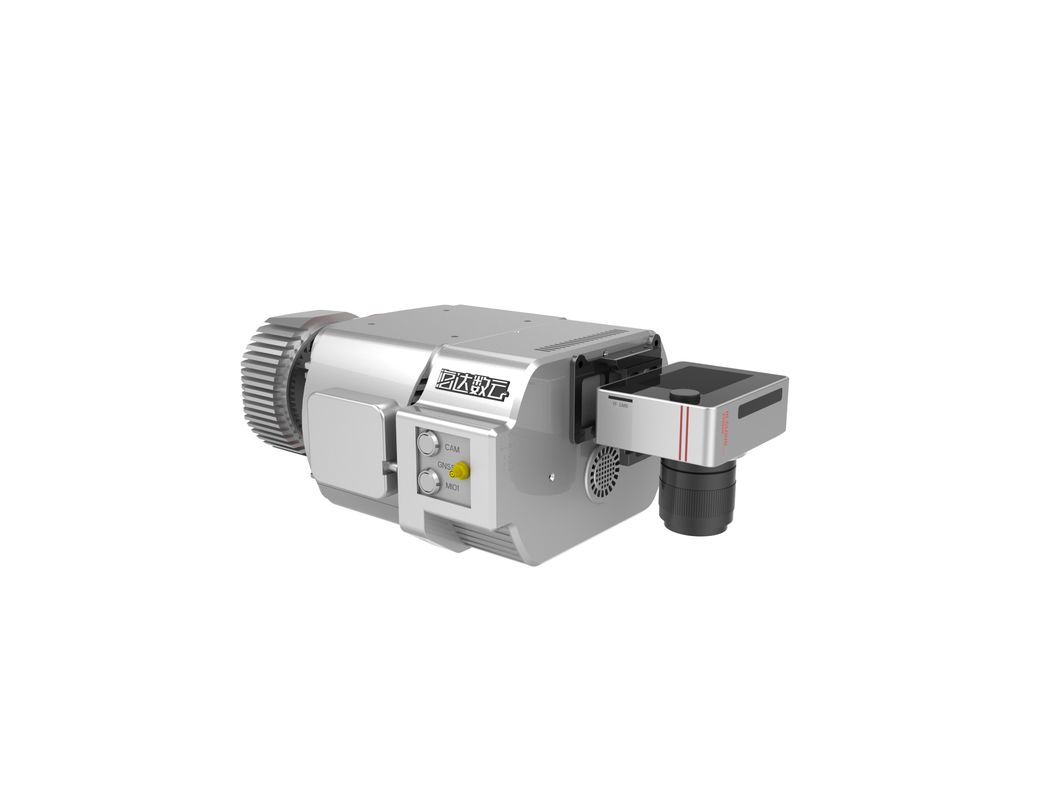

Ενσωματώνει τους αισθητήρες όπως το μεγάλης ακρίβειας λέιζερ, η υψηλής ευκρίνειας κάμερα, το ΠΣΤ, η αδρανής ναυσιπλοΐα MEMS και η μονάδα ελέγχου αποθήκευσης. Υποστηριγμένο από την τεχνολογία χρονικού συγχρονισμού της ανεξάρτητης πνευματικής ιδιοκτησίας και την ενσωματωμένη τεχνολογία ολοκλήρωσης πολυαισθητήρων, λαμβάνει συγχρόνως το τρισδιάστατο σύννεφο σημείου λέιζερ, POS τα στοιχεία και τα στοιχεία εικόνας.
Χαρακτηριστικά σενάρια εφαρμογής του αερομεταφερόμενου συστήματος ερευνών ραντάρ με ακτίνες laser ARS-1000L
Κύρια χαρακτηριστικά γνωρίσματα του αερομεταφερόμενου συστήματος ερευνών ραντάρ με ακτίνες laser ARS-1000L
1. Υψηλή ακρίβεια: κάτω από τη μετρώντας σειρά 150m, η κυμαινόμενη ακρίβεια είναι καλύτερη από 15mm η απόλυτη ακρίβεια του συστήματος είναι καλύτερη από 5cm, το οποίο ικανοποιεί τις ανάγκες των περισσότερων σεναρίων εφαρμογής.
2. Υψηλή συχνότητα: η συχνότητα εκπομπής λέιζερ του συστήματος είναι εξοπλισμός ραντάρ με ακτίνες laser υψηλής συχνότητας 750000 points/s. μπορεί να εξοπλιστεί με UAVs με τη γρηγορότερη κρουαζιέρας ταχύτητα. Στον ίδιο χρόνο, περισσότερα στοιχεία μπορούν να ληφθούν, τα οποία βελτιώνουν την αποδοτικότητα αποκτήσεων στοιχείων.
3. Μακροχρόνια σειρά μέτρησης: η μέγιστη σειρά του συστήματος ραντάρ με ακτίνες laser είναι 1350m η μέτρηση μακροχρόνιας σειράς μπορεί να βελτιώσει την αποδοτικότητα αποκτήσεων του εξοπλισμού και να συλλέξει περισσότερα στοιχεία σύννεφων σημείου στον ίδιο χρόνο.

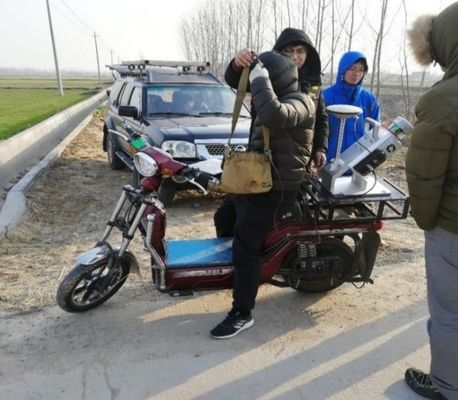

4. Πολυ πλατφόρμα: όχι μόνο κατάλληλος για UAV επικρατόντων πολυ στροφέων και το VTOL σταθερό φτερό UAV, αλλά και μπορεί να τοποθετηθεί πλατφόρμα οχημάτων και σακιδίων πλάτης για τη λειτουργία.
5. Υψηλή ολοκλήρωση: ενσωματώνει τον τρισδιάστατο ανιχνευτή λέιζερ, POS την ενότητα και τον ανεμιστήρα στην αρχιτεκτονική υλικού το γενικό βάρος είναι λιγότερο από 4.5kg.
6. Υψηλή ασφάλεια: δεν υπάρχει κανένα χάσμα μεταξύ του ραφιού και του συστήματος, το οποίο εξασφαλίζει τη σταθερότητα και την αξιοπιστία του εξοπλισμού παρέχει ένα ιδιόκτητο ελαφρύ εναντίον της σύγκρουσης προστατευτικό μανίκι για να παρέχει ορισμένη φυσική προστασία για τον εξοπλισμό και να μειώσει την περιττή ζημία η ενότητα πρόληψης απώλειας είναι προαιρετική.
Προδιαγραφή παραμέτρου του αερομεταφερόμενου συστήματος ερευνών ραντάρ με ακτίνες laser ARS-1000L
| Δείκτης | Παράμετρος | Δείκτης | Παράμετρος |
| Απόλυτη ακρίβεια |
οριζόντιος <5cm> κάθετος <5cm> |
Μέγιστη σειρά μέτρησης | 1350m @60% |
| Βάρος | 4.5kg | Ελάχιστη σειρά μέτρησης | 5m |
| Αποθήκευση | 1TB SSD | Ακρίβεια σειράς | 15mm @150m |
| Τάση εισαγωγής | 20~30V | Επαναληπτική ακρίβεια | 10mm @150m |
| Κατανάλωση ισχύος | <75w> | Μέγιστη αποτελεσματική συχνότητα σημείου | 750000 points/s |
| Θερμοκρασία λειτουργίας | -10℃~+40℃ | FoV (επιλέξιμο) | 0~330° 60°~90°airborne τρόπος |
| Περιβάλλον αποθήκευσης | -20℃~+50℃ Υγρασία < 85=""> | Γωνιακό ψήφισμα | 0.001° |
| Κατηγορία λέιζερ | Class1 (χρηματοκιβώτιο ματιών) |
Ακρίβεια θέσης (μετα-επεξεργασία) | Οριζόντια 0.01m Ανύψωση 0.02m |
| Εργαλείο λέιζερ για τη ρύθμιση | 6 επίπεδα | Ακρίβεια προσανατολισμού (μετα-επεξεργασία) | Τίτλος 0.010° Πίσσα/ρόλος 0.005° |
| Μέγιστος αριθμός λαμβανόμενων ηχώ | 4~15 | Ψήφισμα καμερών | ≥42.4MP |
| Συχνότητα ανίχνευσης (επιλέξιμη) | 10~200 scans/s | Βάρος καμερών | <500g> |
Έρευνα αιολικών πάρκων στην περιοχή βουνών
Η εξεταζόμενη περιοχή είναι κυρίως ορεινή έκταση. Η μέση ανύψωση στην εξεταζόμενη περιοχή αιολικών πάρκων είναι υψηλή, και η πτώση ύψους σε μερικούς τομείς της περιοχής μέτρησης είναι πάνω από 300 μέτρα. Ολόκληρο το αιολικό πάρκο καλύπτει μια περιοχή περίπου 12 τετραγωνικών χιλιομέτρων. Η βλάστηση είναι υποτροπικό αειθαλές πλατύφυλλο δάσος, με το μεγάλο ποσοστό κάλυψης βλάστησης και τους διάφορους τύπους.
Η έκταση της εξεταζόμενης περιοχής είναι σύνθετη, η διαφορά ύψους είναι μεγάλη, η κυκλοφορία είναι ενοχλητική, το περιβάλλον κλίματος είναι κακό. Υπάρχουν διάφοροι ανεμοστρόβιλοι με ένα ύψος περισσότερων από 100 μέτρων στην εξεταζόμενη περιοχή, έτσι είναι δύσκολο να σχεδιαστεί η διαδρομή. Η γραμμή θέας εμποδίζεται σοβαρά, και είναι δύσκολο να βρεθεί το σημείο απογείωσης.
Το πρόγραμμα υιοθετεί το αερομεταφερόμενο σύστημα μέτρησης λέιζερ ARS-1000L. Η απογείωση τρία και τα προσγειωμένος σημεία επιλέγονται σε ολόκληρη την εξεταζόμενη περιοχή για συνολικά επτά εξορμήσεις.
