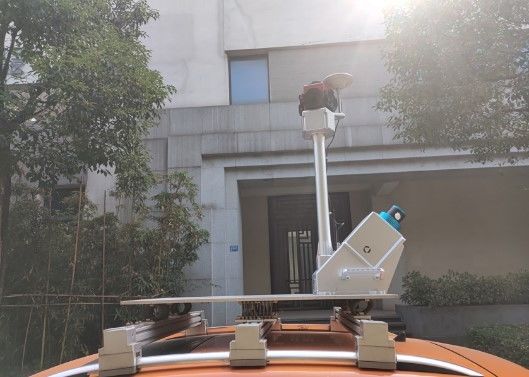

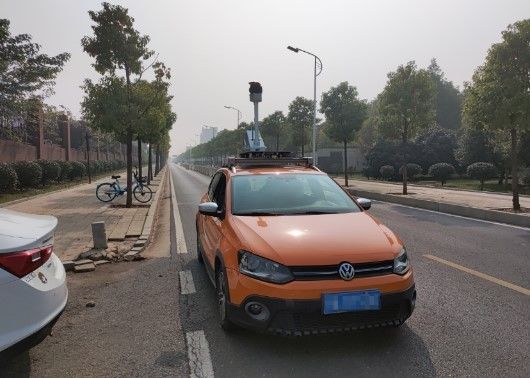

Ελαφρύς αισθητήρας ραντάρ με ακτίνες laser αυτοκινήτων συστημάτων χαρτογράφησης ραντάρ με ακτίνες laser hiScan-γ κινητός

κινητό σύστημα χαρτογράφησης ραντάρ με ακτίνες laser hiScan-γ σειράς 200scans/s ακρίβειας 150m/300/το 600m@90 % του 5mm@40m για το open-pit έλεγχο ορυχείων

Η καθίζηση εδάφους κλίσεων είναι μια συχνή μεγάλη καταστροφή στην παραγωγή του open-pit ορυχείου. Προκειμένου να εξασφαλιστεί η ασφαλής παραγωγή του open-pit ορυχείου, ακριβής και αποτελεσματικός ο έλεγχος και η πρόβλεψη της καθίζησης εδάφους κλίσεων είναι ιδιαίτερα σημαντικοί. Η παραδοσιακή open-pit μέθοδος ελέγχου κλίσεων είναι να τακτοποιηθούν τα σημεία ελέγχου για την περιοδική παρατήρηση. Η παραδοσιακή μέθοδος ελέγχου έχει τα ακόλουθα μειονεκτήματα: κατ' αρχάς, μερικές επικίνδυνες περιοχές δεν μπορούν να επιτευχθούν από τους επιθεωρητές, με συνέπεια την ανικανότητα των σημείων ελέγχου να καλυφθεί ολόκληρη η εικόνα αφετέρου, η συλλογή τομέων παίρνει πολλή ώρα, και ο κύκλος αναπροσαρμογών είναι μακροχρόνιος.

Το κινητό σύστημα χαρτογράφησης ραντάρ με ακτίνες laser σειράς HiScan μπορεί γρήγορα να ολοκληρώσει τη χαρτογράφηση ολόκληρης της περιοχής μεταλλείας. Το αποκτηθε'ν τρισδιάστατο στοιχείο σύννεφων σημείου λέιζερ δεν έχει την υψηλή πυκνότητα και καμία παράλειψη, η οποία βελτιώνει πολύ τον καθαρισμό των στοιχείων μέτρησης περιοχών στην περιοχή μεταλλείας. Ο βαθμός παραμόρφωσης και η μετατόπιση ολόκληρης της κλίσης μπορούν να ληφθούν με τη χρησιμοποίηση του εξοπλισμένου λογισμικού για να καταχωρήσουν τα στοιχεία των παρακείμενων περιόδων παρατήρησης.

Παράμετροι του συστήματος

Τύπος/πρότυπο	HiScan-γ SU1	HiScan-γ SU2
Αριθμός Sacnners	1	2
Μέτρηση σειράς	150m/300/το 600m@90 %	150m/300/το 600m@90 %
Συχνότητα λέιζερ	Μέγιστα 500.000 points/s	Μέγιστα 1.000.000 points/s
Βάρος	13kg	36kg
Ακρίβεια σειράς	το 5mm@40m
Γωνιακό ψήφισμα μέτρησης	0.0088°
Ψήφισμα καμερών πανοράματος	εικονοκύτταρα 30M
Ακρίβεια	το 5cm@100m
Ταχύτητα ανίχνευσης	200scans/s

Χαρακτηριστικά γνωρίσματα του συστήματος

1. Εκατομμύρισσα συχνότητα εκπομπής λέιζερ επιπέδων: συλλέξτε τα στοιχεία σύννεφων σημείου υψηλής πυκνότητας και ανατροφοδοτήστε τις πραγματικές πληροφορίες των επίγειων αντικειμένων

2. ακρίβεια σειράς του 5mm@40m: η υπερβολιή υψηλός ακρίβεια σύννεφων σημείου και η ακριβέστερη επιλογή σημείου, μπορούν να χρησιμοποιηθούν ευρέως στους μεγάλης ακρίβειας τομείς εφαρμογής

3. Υψηλή αξιοπιστία: Το κινητό σύστημα χαρτογράφησης ραντάρ με ακτίνες laser hiScan-γ έχει το υψηλό βαθμό του σταθερού και αξιόπιστου συστήματος productization,

4. Ελαφρύς: μικρό μέγεθος και πολλαπλάσιοι μεταφορείς, πολύ που μειώνουν τον τυφλό τομέα της λειτουργίας

5. Υψηλή νοημοσύνη: συνεχής ολοκλήρωση του σύννεφου και του πανοράματος σημείου
