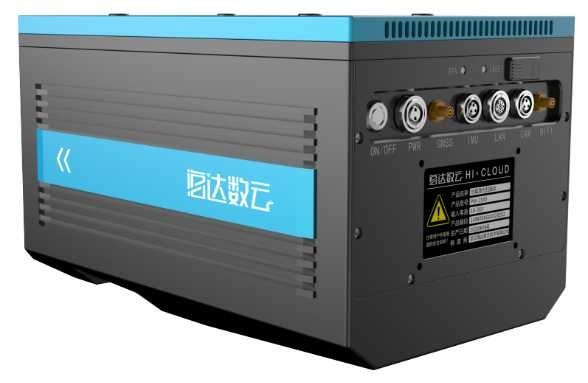

100-2000Khz PRR Πρωθυπουργός-1500 αερομεταφερόμενα συστήματα ραντάρ με ακτίνες laser ανίχνευσης λέιζερ για τους κηφήνες

ακρίβεια Πρωθυπουργός-1500 του 5mm@50m σειράς 100-2000Khz PRR το 1500m@60 % αερομεταφερόμενο σύστημα ραντάρ με ακτίνες laser με 0.001° FoV γωνιακής ανάλυσης 75°

Πρωθυπουργός-1500 το αερομεταφερόμενο σύστημα ραντάρ με ακτίνες laser υψηλής ακρίβειας είναι βασισμένο σε μια νέα γενιά του πλαισίου βασικής τεχνολογίας από τη Co. τεχνολογίας γεια-σύννεφων Wuhan, ΕΠΕ. Είναι ένα πρόσφατα προωθημένο αερομεταφερόμενο ραντάρ με ακτίνες laser με τη συχνότητα υψηλού σημείου, την υψηλή συχνότητα ανίχνευσης, τη υψηλή ακρίβεια και στενά την ολοκλήρωση. Το τμήμα πυρήνων του συστήματος είναι ο ανιχνευτής λέιζερ με τη λειτουργία τεχνολογίας πολυ-ηχούς που αναπτύσσεται ανεξάρτητα από Hi-Cloud. Ενσωματώνει τις ενότητες όπως τη μεγάλης ακρίβειας ενότητα αδρανούς ναυσιπλοΐας και την εναέρια κάμερα ερευνών. Είναι κατάλληλο για τους διάφορους μεταφορείς όπως VTOL σταθερό UAV φτερών, πολυ UAV στροφέων και το ελικόπτερο. Συνδυασμένη με το επαγγελματικό μετα-επεξεργαμένος λογισμικό, μια «απ'άκρη σ'άκρη» λύση θα προσφερθεί στον πελάτη για να λύσει τα προβλήματά τους και για να εκπληρώσει τους στόχους.  Χρησιμοποιείται ευρέως στη χαρτογράφηση βαθμού ερευνών, την τοπογραφική έρευνα και τη χαρτογράφηση, την κτηματολογική έρευνα, την έρευνα κυκλοφορίας, την επιθεώρηση ηλεκτροφόρων καλωδίων, την έρευνα δασονομίας, τον έλεγχο καταστροφής και το άλλο τομείς.

Προδιαγραφή

PM1500 αερομεταφερόμενο σύστημα ραντάρ με ακτίνες laser υψηλής ακρίβειας

Πλεονεκτήματα συστημάτων

• συχνότητα υψηλού σημείου 2.000.000 points/s: υπερβολική πυκνότητα υψηλού σημείου, ικανή για τις σύνθετες διαδικασίες, κατάλληλη για τη ηλεκτρική δύναμη/τη δασονομία/τα διαμορφώνοντας και άλλα σενάρια
• σειρά μέτρησης 1500m μακροχρόνια: η εύκολη επεξεργασία των υψηλών στοιχείων εκτάσεων πτώσης, βελτιώνει την αποδοτικότητα λειτουργίας
• Τεχνολογία πολυ-ηχούς: 4 φορές η πολυ-ηχώ, διαπερνά το χάσμα βλάστησης επιφάνειας, ανατροφοδοτεί την πραγματική διανομή εκτάσεων
• -40°C~+60°C σειρά θερμοκρασίας: λειτουργία στο ακραίο περιβάλλον, πρόσωπο στην πρόκληση
• Πραγματικός - σύννεφο χρονικού σημείου: πραγματικός - ο χρόνος ανατροφοδοτεί, ελέγχει την επιτόπια λειτουργία, επιτρέπει την απόφαση έκτακτης ανάγκης - που κάνει
• Σταθμός βάσης ελεύθερος: καμία ανάγκη στο σταθμό βάσης οργάνωσης, υψηλή ακρίβεια, παντός καιρού
• Ολόκληρο λογισμικό διαδικασίας: μιας στάσης στοιχεία - η επεξεργασία, πραγματοποιεί περισσότερες δυνατότητες

Προγράμματα αίτησης

1. Επιθεώρηση της γραμμής ΣΥΝΕΧΟΎΣ μετάδοσης 500kV

Η επιθεωρημένη γραμμή του προγράμματος είναι τμήμα γραμμών ΣΥΝΕΧΟΎΣ μετάδοσης 500kV, συμπεριλαμβανομένων 3 πύργων βάσεων και 2 διαστημάτων, με ένα συνολικό μήκος περίπου 0.8km.

Η γραμμή μετάδοσης σε αυτό το τμήμα είναι ηλεκτρισμένη, με την κυματιστή έκταση, κάλυψη βλάστησης, πλούσιοι geomorphic τύποι, καλή διόραση μεταξύ των πύργων, και οι δρόμοι μπορούν να φθάσουν κάτω από τους πύργους.

Απαίτηση προγράμματος: Ανάλυση θέσης σημείου κινδύνου/προφητική ανάλυση σημείου κινδύνου/ποσοτική ανάλυση θέσης τμημάτων

Το αερομεταφερόμενο σύστημα ραντάρ με ακτίνες laser υψηλής ακρίβειας Πρωθυπουργός-1500 χρησιμοποιείται για την απόκτηση στοιχείων. DSM/DEM θα παραχθεί γρήγορα για DLG και την τρισδιάστατη πρότυπη παραγωγή.

2. Τοπογραφική έρευνα

Η εξεταζόμενη περιοχή είναι κυρίως επίπεδη έκταση με μικρά undulations και μια μέγιστη διαφορά ύψους 20 μέτρων. Υπάρχει ένας κύριος δρόμος στην εξεταζόμενη περιοχή, με περισσότερη βλάστηση και διάφορες πυκνά εποικημένες περιοχές.

Απαίτηση ακρίβειας: 1)Η απαίτηση πυκνότητας σημείου είναι καλύτερη από 16pt/m ²   2)Οριζόντιες/κάθετες απαιτήσεις ακρίβειας: ≤5cm, καλύψτε απαίτηση έρευνας 1:500 την τοπογραφική και χαρτογράφησης

Δυσκολίες προγράμματος:

1) Σύνθετη έκταση: Η εξεταζόμενη περιοχή έχει την πυκνή βλάστηση, και η παραδοσιακή έρευνα και η χαρτογράφηση δεν μπορούν να λάβουν αποτελεσματικά τα ακριβή στοιχεία ανύψωσης στην εξεταζόμενη περιοχή

2) Σφιχτός χρόνος: Διαρκεί 3 ημέρες για να ολοκληρώσει τη συλλογή δεδομένων και την παραγωγή στοιχείων αποτελέσματος της εξεταζόμενης περιοχής

3) Δύσκολη μεταφορά: Οι οδικοί όροι στην εξεταζόμενη περιοχή είναι περίπλοκοι, και η μεταφορά του παραδοσιακού εξοπλισμού έρευνας και χαρτογράφησης είναι χρονοβόρα και επίμοχθη

4) Επιδημία: Υπάρχουν πολλοί στο χωριό, και ακριβής κλείνω-από τον έλεγχο η διαχείριση κατά τη διάρκεια της επιδημίας έφερε ορισμένες προκλήσεις στη συλλογή δεδομένων τομέων.

Τα κύριοι όργανα και ο εξοπλισμός που επενδύονται στο πρόγραμμα είναι το γεια-σύννεφο Πρωθυπουργός-1500 αερομεταφερόμενο σύστημα ραντάρ με ακτίνες laser, UAV πολυ-στροφέων L150 πλατφόρμα, δέκτης γεια-στόχων IRTK2, και το αστικό πλαϊνό όχημα.

3. τρισδιάστατο πρότυπο πρόγραμμα πόλεων

Η συνολική έκταση της εξεταζόμενης περιοχής είναι περίπου 10 τετραγωνικά χιλιόμετρα. Είναι απαραίτητο να ληφθεί το αρχικό σύννεφο σημείου λέιζερ και η πλάγια εικόνα στην εξεταζόμενη περιοχή, και να παραχθεί το τρισδιάστατο πρότυπο σύμφωνα με τα αποκτηθε'ντα αρχικά στοιχεία.

Το σύννεφο σημείου λέιζερ που λαμβάνονται από την αερομεταφερόμενη τεχνολογία ερευνών ραντάρ με ακτίνες laser εναέρια και τα ψηφιακά στοιχεία εικόνας που λαμβάνονται από την πλάγια κάμερα χρησιμοποιούνται για να παραγάγουν το ψηφιακό πρότυπο ανύψωσης (DEM) και τον ψηφιακό χάρτη ορθοφωτογραφιών (DOM) και παράγουν το πρότυπο εκτάσεων. Συγχρόνως, το τρισδιάστατο πρότυπο παράγεται βασισμένος στα στοιχεία σύννεφων σημείου λέιζερ και το σχέδιο γραμμών.

Λάβετε το ύψος οικοδόμησης μέσω του τρισδιάστατου προτύπου, λάβετε τις πληροφορίες οικοδόμησης μέσω της πλάγιας εικόνας και άλεσε τις φωτογραφίες, και χτίζει έπειτα τη βάση δεδομένων πληροφοριών οικοδόμησης.

Το πρόγραμμα το ραντάρ με ακτίνες laser Πρωθυπουργός-1500 που φέρεται υιοθετεί με UAV για τη μέτρηση. Η απογείωση και τα προσγειωμένος σημεία θα βρεθούν με το ευρέα όραμα και το μεγάλο υψόμετρο όσο το δυνατόν περισσότερο.
