Γεια-σύννεφο, ένας ηγέτης της τρισδιάστατης τεχνολογίας ανίχνευσης λέιζερ.
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Hi-Cloud |
| Πιστοποίηση: | ISO, others upon the requests |
| Αριθμό μοντέλου: | ARS-1000 αερομεταφερόμενο σύστημα ραντάρ με ακτίνες laser |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Περίπτωση μεταφορών |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 5 σύνολα/μήνας |
| Μέγιστη σειρά μέτρησης: | το 920m@60 % | Ελάχιστη σειρά μέτρησης: | 5m |
|---|---|---|---|
| Ακρίβεια σειράς: | το 15mm@150m | FoV (αερομεταφερόμενος τρόπος): | 60°~90° |
| Γωνιακό ψήφισμα: | 0.001° | Βάρος: | 4.5kg |
| Επισημαίνω: | σύστημα ραντάρ με ακτίνες laser 920m αερομεταφερόμενο,Class1 αερομεταφερόμενο σύστημα ραντάρ με ακτίνες laser,ανιχνευτής λέιζερ 920m αερομεταφερόμενος |
||
920m ποσοστού πολυ σύστημα ARS-1000 ραντάρ με ακτίνες laser πλατφορμών αερομεταφερόμενο με τη σε πραγματικό χρόνο λειτουργία ελέγχου

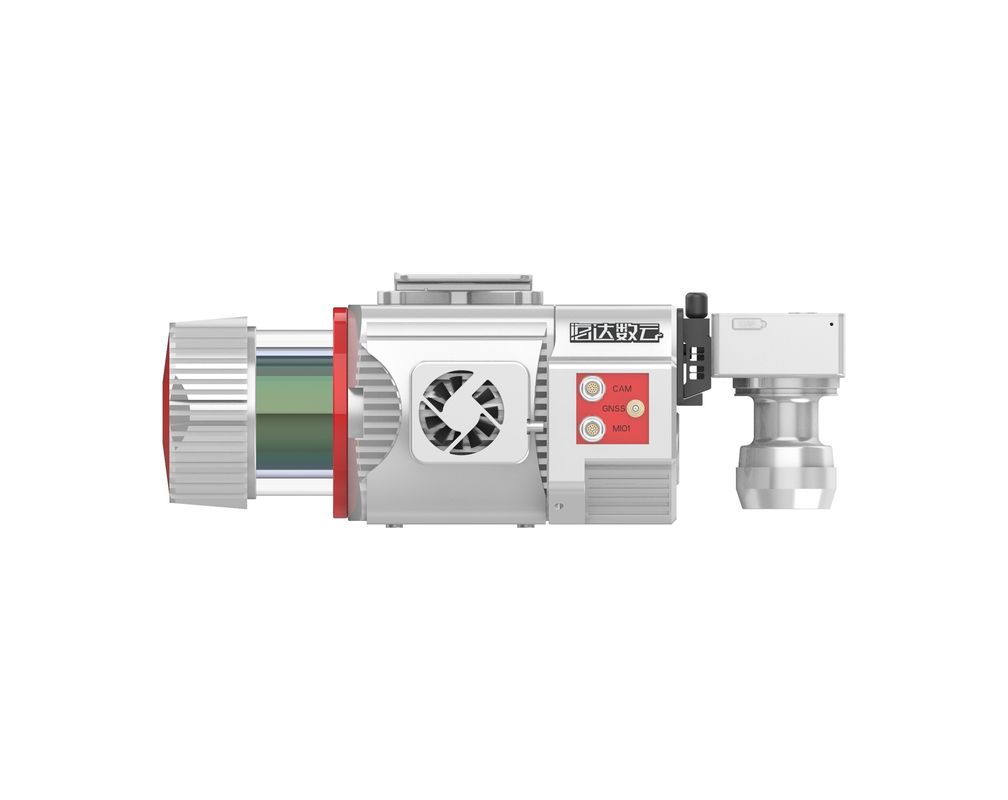

ARS-1000 το αερομεταφερόμενο σύστημα ραντάρ με ακτίνες laser είναι ένα βασισμένο στο ραντάρ με ακτίνες laser σύστημα Riegl που αναπτυγμένος και χτισμένος από Wuhan Hi-Cloud τη Co. τεχνολογίας, ΕΠΕ. Ενσωματώνει τους αισθητήρες όπως το μεγάλης ακρίβειας λέιζερ, η υψηλής ευκρίνειας κάμερα, το ΠΣΤ, η αδρανής ναυσιπλοΐα MEMS και η μονάδα ελέγχου αποθήκευσης. Υποστηριγμένο από την τεχνολογία χρονικού συγχρονισμού της ανεξάρτητης πνευματικής ιδιοκτησίας και την ενσωματωμένη τεχνολογία ολοκλήρωσης πολυαισθητήρων, λαμβάνει συγχρόνως το τρισδιάστατο σύννεφο σημείου λέιζερ, POS τα στοιχεία και τα στοιχεία εικόνας. Χρησιμοποιείται ευρέως στη χαρτογράφηση έκτακτης ανάγκης, την τοπογραφική χαρτογράφηση, την επιθεώρηση ηλεκτροφόρων καλωδίων, την έρευνα εθνικών οδών, την παράκτια έρευνα σκοπέλων, τον υπολογισμό ανασκαφής και πλήρωσης, την αρχαιολογική έρευνα και τη χαρτογράφηση και άλλους τομείς.
ARS-1000 αερομεταφερόμενη προδιαγραφή συστημάτων ραντάρ με ακτίνες laser
| Στοιχεία | Δείκτης | Παράμετρος |
| Απόδοση συστημάτων | Απόλυτη ακρίβεια |
οριζόντιος <5cm> κατακόρυφος<> 5cm |
| Βάρος | 4.5kg | |
| Αποθήκευση | 1TB SSD | |
| Τάση εισαγωγής | 20~30V | |
| Κατανάλωση ισχύος | <75w> | |
| Θερμοκρασία λειτουργίας | -10℃~+40℃ | |
| Περιβάλλον αποθήκευσης | -20℃~+50℃ Υγρασία < 85=""> |
|
| Κατηγορία λέιζερ | Class1 (χρηματοκιβώτιο ματιών) |
|
| Ανιχνευτής λέιζερ | Μέγιστη σειρά μέτρησης | 920m @60% |
| Ελάχιστη σειρά μέτρησης | 5m | |
| Ακρίβεια σειράς | 15mm @150m | |
| Επαναληπτική ακρίβεια | 10mm @150m | |
| Μέγιστη αποτελεσματική συχνότητα σημείου | 500000 points/s | |
| Εργαλείο λέιζερ για τη ρύθμιση | 6 επίπεδα | |
| Μέγιστος αριθμός λαμβανόμενων ηχώ | 4~15 | |
| FoV (επιλέξιμο) | 0~330° 60°~90°airborne τρόπος |
|
| Συχνότητα ανίχνευσης (επιλέξιμη) | 10~200 scans/s | |
| Γωνιακό ψήφισμα | 0.001° | |
| POS σύστημα | Ακρίβεια θέσης (μετα-επεξεργασία) | Οριζόντια 0.01m Ανύψωση 0.02m |
| Ακρίβεια προσανατολισμού (μετα-επεξεργασία) | Τίτλος 0.010° Πίσσα/ρόλος 0.005° |
|
| Σύστημα καμερών | Ψήφισμα καμερών | ≥42.4MP |
| Βάρος καμερών | <500g> |
Κύρια χαρακτηριστικά γνωρίσματα
1. Το αερομεταφερόμενο σύστημα ραντάρ με ακτίνες laser ARS-1000 υιοθετεί μια ενσωματωμένη αρχιτεκτονική πλατφορμών υλικού, η οποία ενσωματώνει τον τρισδιάστατο αισθητήρα ανίχνευσης λέιζερ, το σύστημα αδρανούς ναυσιπλοΐας και το ΠΣΤ στην αρχιτεκτονική πλατφορμών, που αποβάλλει τα βήματα της συγκέντρωσης κάθε αισθητήρα στην περιοχή.
2. Το σύστημα υιοθετεί μια νέα ενσωματωμένη πλατφόρμα, η οποία κάνει το σύστημα να ελέγξει και αποθήκευση στοιχείων καταλληλότερα και γρήγορα. Η ενσωματωμένη ενσωματωμένη πλατφόρμα καθιστά το σύστημα ισχυρότερο και σταθερό, και βελτιώνει την ακρίβεια συστημάτων.
3. Το σύστημα είναι εξοπλίζω με έναν ραδιοσταθμό μετάδοσης στοιχείων μεγάλης τηλεφωνικής απόστασης και μεγάλης ταχύτητας. Οι διαφορετικές αποστάσεις μετάδοσης μπορούν να επιλεχτούν σύμφωνα με τις απαιτήσεις προγράμματος. Υπό τον όρο της κανονικής σύνδεσης, το ποσοστό είναι σταθερό και η μετάδοση είναι ομαλή.

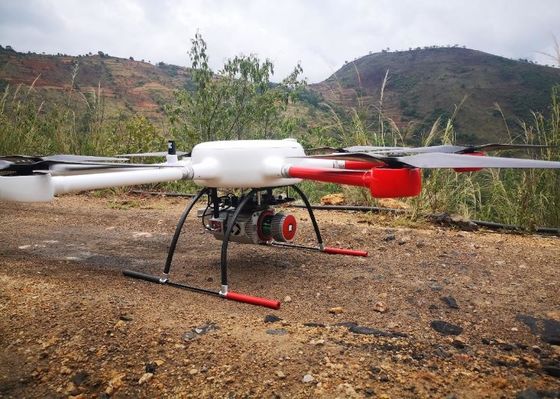

4. Ο μικρότερος όγκος και η ενσωματωμένη ολοκλήρωση επιτρέπουν στον εξοπλισμό για να προσαρμοστούν στις διάφορες πλατφόρμες μεταφορέων, όπως πολυ UAV στροφέων και VTOL σταθερό UAV φτερών. Επιπλέον, προσαρμόζεται επίσης στους διάφορους τρόπους λειτουργίας όπως το όχημα που τοποθετούνται και το σακίδιο πλάτης.
5. Η μεγάλης απόστασης μέτρηση βελτιώνει πολύ την αποδοτικότητα αποκτήσεων του ραντάρ με ακτίνες laser. Υπό τον όρο της ανακλαστικότητας 60% των επίγειων αντικειμένων, ο εξοπλισμός μπορεί να έχει μια μέγιστη σειρά μέτρησης 920m.
Πρόγραμμα αίτησης
Πρόγραμμα ερευνών εθνικών οδών
Η έκταση της εξεταζόμενης περιοχής είναι σύνθετη, η βλάστηση είναι πολύβλαστη και η διαφορά ύψους είναι μεγάλη. Δύο εθνικές οδοί πρέπει να μετρηθούν, με ένα συνολικό μήκος περίπου 60km.
Να είστε αρμόδιος για την κάθετη και οριζόντια μέτρηση τμημάτων 100 μέτρων (200 μέτρα του εύρους ζώνης) και στις δύο πλευρές της μέσης γραμμής του δρόμου σύμφωνα με τα σχετικά πρότυπα, τις τεχνικές προδιαγραφές και τις διαδικασίες, και τα αποτελέσματα παραγωγής θα είναι στις 1:500 χαρτογραφώντας τις απαιτήσεις.
Λόγω των υψηλών βουνών, των τραχιών δρόμων, της πολύβλαστης βλάστησης και της πυκνής κυκλοφορίας στην εθνική οδό, ο στόχος της έρευνας τομέων είναι επικίνδυνος.
Σύμφωνα με τη συγκεκριμένη κατάσταση του προγράμματος, το σύστημα ARS-1000 υιοθετείται για να συλλέξει τις οδηγίες πτήσης κατά μήκος του δρόμου σύμφωνα με το σχετικό ύψος 200m.
