Γεια-σύννεφο, ένας ηγέτης της τρισδιάστατης τεχνολογίας ανίχνευσης λέιζερ.
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Hi-Cloud |
| Πιστοποίηση: | ISO, others upon the requests |
| Αριθμό μοντέλου: | ARS-1000L αερομεταφερόμενο σύστημα ραντάρ με ακτίνες laser |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Περίπτωση μεταφορών |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 10 σύνολα/μήνας |
| Μέγιστη σειρά μέτρησης: | 1350m @60% | Ελάχιστη σειρά μέτρησης: | 5m |
|---|---|---|---|
| Ακρίβεια σειράς: | 15mm @150m | Γωνιακό ψήφισμα: | 0.001° |
| Βάρος: | 4.5kg | Ψήφισμα καμερών: | ≥42.4MP |
| Επισημαίνω: | σύστημα ραντάρ με ακτίνες laser 1350m αερομεταφερόμενο,Υψηλό σύστημα ραντάρ με ακτίνες laser κηφήνων ακρίβειας,σύστημα ραντάρ με ακτίνες laser κηφήνων 1350m |
||
Μακροχρόνια σειρά 1350m του πολυ συστήματος ARS-1000L ραντάρ με ακτίνες laser πλατφορμών αερομεταφερόμενου με την υψηλή ακρίβεια του 15mm@150m

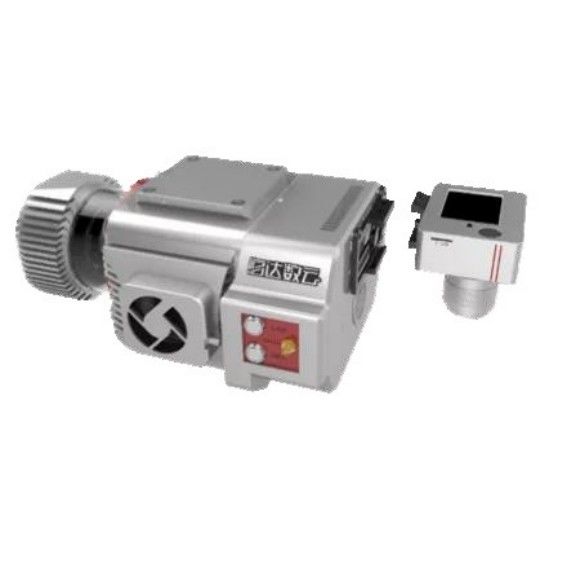

ARS-1000L το αερομεταφερόμενο σύστημα ραντάρ με ακτίνες laser είναι ένα βασισμένο στο ραντάρ με ακτίνες laser σύστημα Riegl που αναπτυγμένος και χτισμένος από Hi-Cloud. ARS-1000L το αερομεταφερόμενο σύστημα ραντάρ με ακτίνες laser παίρνει την UAV πλατφόρμα ως μεταφορέα. Μετά από αρκετά έτη συνεχούς επαναληπτικής αναβάθμισης, βάσει της διατήρησης των προηγούμενων χαρακτηριστικών, η αρχιτεκτονική υλικού της, που επεξεργάζεται τα εξαρτήματα απόδοσης, όγκου και βάρους, φόρτωσης και εκφόρτωσης έχει αναβαθμιστεί περιεκτικά.
Το σύστημα χρησιμοποιείται ευρέως στη χαρτογράφηση έκτακτης ανάγκης, την τοπογραφική χαρτογράφηση, την επιθεώρηση ηλεκτροφόρων καλωδίων, την έρευνα εθνικών οδών, την παράκτια έρευνα σκοπέλων, τον υπολογισμό ανασκαφής και πλήρωσης, την αρχαιολογική έρευνα και τη χαρτογράφηση και άλλους τομείς.
Κύρια πλεονεκτήματα του συστήματος ARS-1000L
1. Κάτω από τη μετρώντας σειρά 150m, η κυμαινόμενη ακρίβεια είναι καλύτερη από 15mm.
2. Η μέγιστη σειρά του συστήματος ραντάρ με ακτίνες laser είναι 1350m, και το σύστημα μπορεί να λειτουργήσει κανονικά ακόμη και στο περιβάλλον με τη μεγάλη πτώση εκτάσεων.
3. Το σύστημα ενσωματώνει τον τρισδιάστατο ανιχνευτή λέιζερ, POS την ενότητα και τον ανεμιστήρα στην αρχιτεκτονική υλικού, που όχι μόνο ενισχύει τη γενικές απόδοση και τη σταθερότητα του συστήματος, αλλά και συμπιέζει τον όγκο στο άκρο, και το γενικό βάρος είναι λιγότερο από 4.5kg.

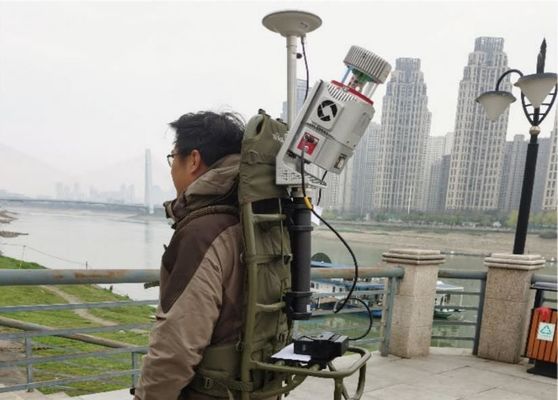

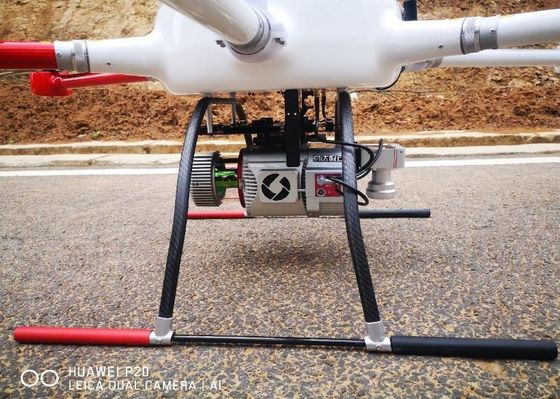

4. Ο μικροί όγκος και το βάρος του συστήματος επιτρέπουν σε το για να είναι καλά συνεχίζως διάφορες πλατφόρμες μεταφορέων. Είναι όχι μόνο κατάλληλο για τον επικρατόντα πολυ στροφέα και VTOL σταθερό UAV φτερών, αλλά και μπορεί να τοποθετηθεί πλατφόρμα οχημάτων και σακιδίων πλάτης για τη λειτουργία.
5. Ολόκληρο το σύστημα υιοθετεί το γρήγορο σχέδιο δομών ολίσθησης, και δεν υπάρχει κανένα χάσμα μεταξύ του ραφιού και του συστήματος, το οποίο εξασφαλίζει τη σταθερότητα και την αξιοπιστία του εξοπλισμού.
6. Το σύστημα παρέχει επίσης ένα ιδιόκτητο ελαφρύ εναντίον της σύγκρουσης προστατευτικό μανίκι για να παρέχει ορισμένη φυσική προστασία για τον εξοπλισμό και να μειώσει την περιττή ζημία στον εξοπλισμό σε μερικές σκληρές περιβάλλοντα και έκτακτες ανάγκες.
7. Η ενότητα πρόληψης απώλειας είναι προαιρετική. Αφότου χάνεται UAV, η θέση εξοπλισμού μπορεί επίσης να βρεθεί για να διευκολύνει την αναζήτηση του εξοπλισμού.
8. Η συχνότητα εκπομπής λέιζερ του συστήματος είναι 750000 σημεία ανά δευτερόλεπτο. Μια συχνότητα υψηλότερου σημείου σημαίνει ότι μπορεί καλύτερα να απεικονίσει landform στην εξεταζόμενη περιοχή και να λάβει περισσότερα λεπτά στοιχεία σύννεφων σημείου.
Κύριες παράμετροι του συστήματος ARS-1000L
| Στοιχεία | Δείκτης | Παράμετρος |
| Απόδοση συστημάτων | Απόλυτη ακρίβεια |
οριζόντιος <5cm> κατακόρυφος<> 5cm |
| Βάρος | 4.5kg | |
| Αποθήκευση | 1TB SSD | |
| Τάση εισαγωγής | 20~30V | |
| Κατανάλωση ισχύος | <75w> | |
| Θερμοκρασία λειτουργίας | -10℃~+40℃ | |
| Περιβάλλον αποθήκευσης | -20℃~+50℃ Υγρασία < 85=""> |
|
| Κατηγορία λέιζερ | Class1 (χρηματοκιβώτιο ματιών) |
|
| Ανιχνευτής λέιζερ | Μέγιστη σειρά μέτρησης | 1350m @60% |
| Ελάχιστη σειρά μέτρησης | 5m | |
| Ακρίβεια σειράς | 15mm @150m | |
| Επαναληπτική ακρίβεια | 10mm @150m | |
| Μέγιστη αποτελεσματική συχνότητα σημείου | 750000 points/s | |
| Εργαλείο λέιζερ για τη ρύθμιση | 6 επίπεδα | |
| Μέγιστος αριθμός λαμβανόμενων ηχώ | 4~15 | |
| FoV (επιλέξιμο) | 0~330° 60°~90°airborne τρόπος |
|
| Συχνότητα ανίχνευσης (επιλέξιμη) | 10~200 scans/s | |
| Γωνιακό ψήφισμα | 0.001° | |
| POS σύστημα | Ακρίβεια θέσης (μετα-επεξεργασία) | Οριζόντια 0.01m Ανύψωση 0.02m |
| Ακρίβεια προσανατολισμού (μετα-επεξεργασία) | Τίτλος 0.010° Πίσσα/ρόλος 0.005° |
|
| Σύστημα καμερών | Ψήφισμα καμερών | ≥42.4MP |
| Βάρος καμερών | <500g> |
Πρόγραμμα Pratical του συστήματος ARS-1000L
Έρευνα αιολικών πάρκων στην περιοχή βουνών
Η εξεταζόμενη περιοχή είναι κυρίως ορεινή έκταση. Η μέση ανύψωση στην εξεταζόμενη περιοχή αιολικών πάρκων είναι υψηλή, και η πτώση ύψους σε μερικούς τομείς της περιοχής μέτρησης είναι πάνω από 300 μέτρα. Ολόκληρο το αιολικό πάρκο καλύπτει μια περιοχή περίπου 12 τετραγωνικών χιλιομέτρων. Η βλάστηση είναι υποτροπικό αειθαλές πλατύφυλλο δάσος, με το μεγάλο ποσοστό κάλυψης βλάστησης και τους διάφορους τύπους.
Η έκταση της εξεταζόμενης περιοχής είναι σύνθετη, η διαφορά ύψους είναι μεγάλη, η κυκλοφορία είναι ενοχλητική, το περιβάλλον κλίματος είναι κακό. Υπάρχουν διάφοροι ανεμοστρόβιλοι με ένα ύψος περισσότερων από 100 μέτρων στην εξεταζόμενη περιοχή, έτσι είναι δύσκολο να σχεδιαστεί η διαδρομή. Η γραμμή θέας εμποδίζεται σοβαρά, και είναι δύσκολο να βρεθεί το σημείο απογείωσης.
Το πρόγραμμα υιοθετεί το αερομεταφερόμενο σύστημα μέτρησης λέιζερ ARS-1000L. Η απογείωση τρία και τα προσγειωμένος σημεία επιλέγονται σε ολόκληρη την εξεταζόμενη περιοχή για συνολικά επτά εξορμήσεις.
