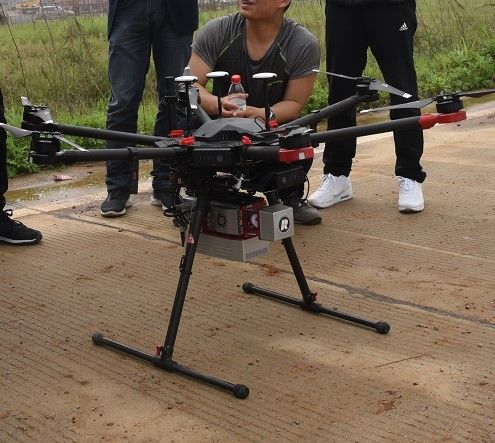

ARS-200 UAV συστημάτων 2.5kg χαρτογράφησης ραντάρ με ακτίνες laser κηφήνων τοπογραφική έρευνα

ARS-200 UAV ραντάρ με ακτίνες laser συστημάτων χαρτογράφησης με τη συχνότητα 100000 points/s και την ακρίβεια 15mm που μόνο βάρος 2.5kg

Το UAV Riegl βασισμένο στο ραντάρ με ακτίνες laser σύστημα ARS-200 χαρτογράφησης αναπτύσσεται, ενσωματώνεται και χτίζεται από Wuhan Hi-Cloud τη Co. τεχνολογίας, ΕΠΕ.  Ενσωματώνει τους αισθητήρες όπως το μεγάλης ακρίβειας λέιζερ, η υψηλής ευκρίνειας κάμερα, το ΠΣΤ, η αδρανής ναυσιπλοΐα MEMS και η μονάδα ελέγχου αποθήκευσης.

Μέσω των εξοπλισμένων στοιχείων - τα προγράμματα επεξεργασίας και εφαρμογών, DSM, DEM, DOM, DLG μπορούν να παραχθούν γρήγορα. Το σύστημα έχει τα πλεονεκτήματα της ελαφριάς, κατάλληλης μεταφοράς και της υψηλής αποδοτικότητας της επεξεργασίας αποτελεσμάτων. ARS-200 χρησιμοποιούνται ευρέως στους διαφορετικούς τομείς ως τοπογραφική χαρτογράφηση, χαρτογράφηση έκτακτης ανάγκης, έρευνα εθνικών οδών, υπολογισμός όγκου επιθεώρησης ηλεκτροφόρων καλωδίων, ανασκαφής και πλήρωσης, παράκτια έρευνα σκοπέλων, αρχαιολογική έρευνα και χαρτογράφηση και κ.λπ.

Πλεονεκτήματα συστημάτων:

• το βάρος του συστήματος είναι μόνο 2.5kg
• απόλυτη ακρίβεια μέχρι 5cm
• ακρίβεια tp επάνω το 15mm@150m σειράς
• εφαρμόσιμος στους κηφήνες, το όχημα που τοποθετούνται και τον τρόπο σακιδίων πλάτης
• ιδιαίτερα ενσωματωμένος, με προστατεύστε το επίπεδο καλύτερα από IP64

Παράμετροι συστημάτων:

• Μέγιστη σειρά μέτρησης: 330m @80% 290m @60%
• Ελάχιστη σειρά μέτρησης: 3m
• Ακρίβεια σειράς: 15mm @150m
• Επαναληπτική ακρίβεια: 10mm @150m
• Μέγιστη αποτελεσματική συχνότητα σημείου: 100000 points/s
• Μέγιστος αριθμός λαμβανόμενων ηχώ: 5
• FoV (επιλέξιμο): 0~360° (τρόπος 60°~90°airborne)
• Συχνότητα ανίχνευσης (επιλέξιμη): 10~100 scans/s
• Γωνιακό ψήφισμα: 0.001°
• Ακρίβεια θέσης (μετα-επεξεργασία): Οριζόντια 0.01m Ανύψωση 0.02m
• Ακρίβεια προσανατολισμού (μετα-επεξεργασία): Τίτλος 0.012° Πίσσα/ρόλος 0.005°
• Ψήφισμα καμερών: ≥24MP
• Βάρος καμερών:<500g>
•  Απόλυτη ακρίβεια: οριζόντιος <5cm>
• Βάρος: 2.5kg
• Αποθήκευση: 256GB SSD
• Θερμοκρασία λειτουργίας: -10℃~+40℃
• Περιβάλλον αποθήκευσης: -20℃~+50℃ Υγρασία < 85="">
• Κατηγορία λέιζερ: Class1 (χρηματοκιβώτιο ματιών)

Πρόγραμμα αίτησης:

Πρόγραμμα ερευνών εθνικών οδών -- ARS-200 UAV σύστημα ραντάρ με ακτίνες laser

Επισκόπηση προγράμματος: Η κύρια γραμμή του προγράμματος είναι περίπου 8km μακριά. Η εξεταζόμενη περιοχή είναι κυρίως ορεινή έκταση, με ένα μέσο ύψος 600m. Ο ποταμός διασχίζει την εξεταζόμενη περιοχή, και η πτώση ύψους σε μερικές περιοχές είναι μεγάλη. Η βλάστηση στην εξεταζόμενη περιοχή είναι πολύβλαστοι, συνήθως αειθαλείς πλατύφυλλοι δασικοί και χαμηλοί θάμνοι.

Απαίτηση προγράμματος: Το κύριο καθήκον του προγράμματος είναι αερομεταφερόμενη επεξεργασία σύννεφων ερευνών και σημείου ραντάρ με ακτίνες laser του ορισμένου τμήματος της εθνικής οδού. Ο μέσος όρος - το τετραγωνικό λάθος της ανύψωσης σύννεφων σημείου πρέπει για να είναι λιγότερο από 15 εκατ.

Δυσκολίες προγράμματος: Η παραδοσιακή λειτουργία έρευνας και χαρτογράφησης είναι πιό επικίνδυνη λόγω της κυκλοφορίας στην εθνική οδό. Είναι δύσκολο για το δέκτη GNSS να παραληφθούν τα δορυφορικά σήματα λόγω της πυκνής βλάστησης και η μεγάλη πτώση ύψους στην εξεταζόμενη περιοχή.

Λύση & αποτέλεσμα: ARS-200 το αερομεταφερόμενο σύστημα ραντάρ με ακτίνες laser εφαρμόζεται σε αυτό το πρόγραμμα. Μετά από τον υπολογισμό τροχιάς, το σύννεφο σημείου συνδυάζει και άλλα στοιχεία - οι διαδικασίες επεξεργασίας, το αποτέλεσμα σύννεφων σημείου έχουν ως:
