Η πολυ πλατφόρμα ενσωμάτωσε ιδιαίτερα UAV το σύστημα ARS-1000 ραντάρ με ακτίνες laser ανίχνευση ποσοστού 920m

Η πολυ πλατφόρμα ενσωμάτωσε ιδιαίτερα UAV το σύστημα ARS-1000 ραντάρ με ακτίνες laser με τη μακροχρόνια σειρά 920m και την ακρίβεια του 15mm@150m

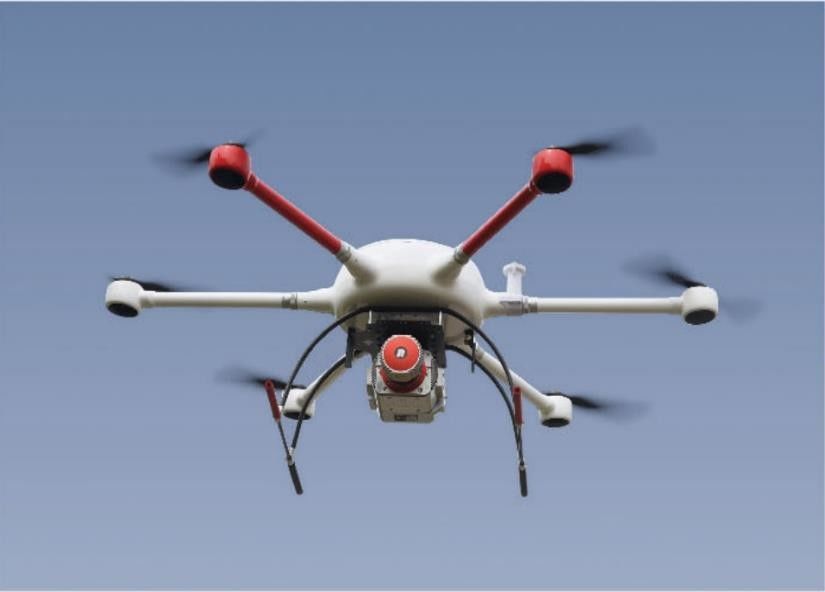

ARS-1000 UAV το σύστημα ραντάρ με ακτίνες laser ενσωματώνει τους αισθητήρες όπως το μεγάλης ακρίβειας λέιζερ, η υψηλής ευκρίνειας κάμερα, το ΠΣΤ, η αδρανής ναυσιπλοΐα MEMS και η μονάδα ελέγχου αποθήκευσης. Είναι ένα βασισμένο στο ραντάρ με ακτίνες laser σύστημα Riegl που αναπτυγμένος και χτισμένος από Hi-Cloud, το οποίο μπορεί συγχρόνως να λάβει το τρισδιάστατο σύννεφο σημείου λέιζερ, POS τα στοιχεία και τα στοιχεία εικόνας. Υποστηρίζει τον ελεύθερο τρόπο λειτουργίας σταθμών βάσης, μέσω των εξοπλισμένων στοιχείων - τα προγράμματα επεξεργασίας και εφαρμογών, παράγουν γρήγορα το αποτέλεσμα ως DSM, DEM, DOM και DLG.

Με βάση τα πλεονεκτήματα της ελαφριάς, κατάλληλης μεταφοράς και της υψηλής αποδοτικότητας των αποτελεσμάτων που επεξεργάζονται, το σύστημα χρησιμοποιείται ευρέως στους τομείς εφαρμογής όπως η χαρτογράφηση έκτακτης ανάγκης, η τοπογραφική χαρτογράφηση, η επιθεώρηση ηλεκτροφόρων καλωδίων, η έρευνα εθνικών οδών, η παράκτια έρευνα σκοπέλων, ο υπολογισμός ανασκαφής και πλήρωσης, η αρχαιολογική έρευνα και η χαρτογράφηση και ούτω καθεξής.

Προδιαγραφές ARS-1000 UAV του συστήματος ραντάρ με ακτίνες laser

• Μέγιστη σειρά μέτρησης: 920m @60%
• Ελάχιστη σειρά μέτρησης: 5m
• Ακρίβεια σειράς: 15mm @150m
• Επαναληπτική ακρίβεια: 10mm @150m
• Μέγιστη αποτελεσματική συχνότητα σημείου: 500000 points/s
• Εργαλείο λέιζερ για τη ρύθμιση: 6 επίπεδα
• Μέγιστος αριθμός λαμβανόμενων ηχώ: 4~15
• FoV (επιλέξιμο): 0~330° (τρόπος 60°~90°airborne)
• Συχνότητα ανίχνευσης (επιλέξιμη): 10~200 scans/s
• Γωνιακό ψήφισμα: 0.001°

• Ακρίβεια θέσης (μετα-επεξεργασία): Οριζόντια 0.01m/ανύψωση 0.02m
• Ακρίβεια προσανατολισμού (μετα-επεξεργασία): Τίτλος 0.010°/πίσσα/ρόλος 0.005°

• Ψήφισμα καμερών: ≥42.4MP
• Βάρος καμερών:<500g>


• Κατηγορία λέιζερ: Class1 (χρηματοκιβώτιο ματιών)
• Απόλυτη ακρίβεια: οριζόντιος <5cm>
• Βάρος: 4.5kg
• Αποθήκευση: 1TB SSD
• Τάση εισαγωγής: 20~30V
• Κατανάλωση ισχύος:<75w>

• Θερμοκρασία λειτουργίας: -10℃~+40℃
• Περιβάλλον αποθήκευσης: -20℃~+50℃/υγρασία < 85="">

Κύρια πλεονεκτήματα του ARS-1000 UAV συστήματος ραντάρ με ακτίνες laser

• Το ARS-1000 UAV σύστημα ραντάρ με ακτίνες laser υιοθετεί μια ενσωματωμένη αρχιτεκτονική πλατφορμών υλικού, η οποία ενσωματώνει τον τρισδιάστατο αισθητήρα ανίχνευσης λέιζερ, το σύστημα αδρανούς ναυσιπλοΐας και το ΠΣΤ στην αρχιτεκτονική πλατφορμών. Ο μικρότεροι όγκος και το βάρος καθιστούν τον εξοπλισμό εύκολο να φέρει και να εγκαταστήσει.
• Η ενσωματωμένη ενσωματωμένη πλατφόρμα καθιστά το σύστημα ισχυρότερο και σταθερό, και βελτιώνει την ακρίβεια συστημάτων.
• Με τον ασύρματο τρόπο ελέγχου του κινητού τερματικού, η κατάσταση λειτουργίας του συστήματος μπορεί να ελεγχθεί μακρινά, έτσι ώστε οι χειριστές μπορούν να πάρουν την κατάσταση λειτουργίας ανά πάσα στιγμή.
• Το σύστημα μπορεί να προσαρμοστεί στις διάφορες πλατφόρμες μεταφορέων, όπως πολυ UAV στροφέων και VTOL σταθερό UAV φτερών. Επιπλέον, μπορεί επίσης να προσαρμοστεί στους διάφορους τρόπους λειτουργίας όπως το όχημα που τοποθετούνται και ο τρόπος σακιδίων πλάτης.
• Υπό τον όρο της ανακλαστικότητας 60% των επίγειων αντικειμένων, το σύστημα μπορεί να έχει μια μέγιστη σειρά μέτρησης 920m. Παίρνοντας την αερομεταφερόμενη πλατφόρμα για παράδειγμα, όσο υψηλότερη η έκταση, τόσο υψηλότερο UAV μπορεί να αναρριχηθεί, τόσο μεγαλύτερη η περιοχή μέτρησης, και τα περισσότερα στοιχεία σύννεφων σημείου θα συλλεχθούν.

Πρόγραμμα ερευνών εθνικών οδών του ARS-1000 UAV συστήματος ραντάρ με ακτίνες laser

Επισκόπηση προγράμματος:

Η έκταση της εξεταζόμενης περιοχής είναι σύνθετη, η βλάστηση είναι πολύβλαστη και η διαφορά ύψους είναι μεγάλη. Δύο εθνικές οδοί πρέπει να μετρηθούν, με ένα συνολικό μήκος περίπου 60km.

Απαίτηση και δυσκολίες προγράμματος:

Να είστε αρμόδιος για την κάθετη και οριζόντια μέτρηση τμημάτων 100 μέτρων (200 μέτρα του εύρους ζώνης) και στις δύο πλευρές της μέσης γραμμής του δρόμου σύμφωνα με τα σχετικά πρότυπα, τις τεχνικές προδιαγραφές και τις διαδικασίες, και τα αποτελέσματα παραγωγής θα είναι στις 1:500 χαρτογραφώντας τις απαιτήσεις.

Λόγω των υψηλών βουνών, των τραχιών δρόμων, της πολύβλαστης βλάστησης και της πυκνής κυκλοφορίας στην εθνική οδό, ο στόχος της έρευνας τομέων είναι επικίνδυνος.

Λύση προγράμματος:

Σύμφωνα με τη συγκεκριμένη κατάσταση του προγράμματος, το σύστημα ARS-1000 υιοθετείται για να συλλέξει τις οδηγίες πτήσης κατά μήκος του δρόμου σύμφωνα με το σχετικό ύψος 200m.
