Γεια-σύννεφο, ένας ηγέτης της τρισδιάστατης τεχνολογίας ανίχνευσης λέιζερ.
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Hi-Cloud |
| Πιστοποίηση: | ISO, others upon the requests |
| Αριθμό μοντέλου: | ARS-1000 αερομεταφερόμενο σύστημα μέτρησης λέιζερ |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Περίπτωση μεταφορών |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 5 σύνολα/μήνας |
| Βάρος: | 4.5kg | Σειρά: | 5m 920m |
|---|---|---|---|
| Ακρίβεια σειράς: | 15mm @150m | FoV (επιλέξιμο): | 0~330° (τρόπος 60°~90°airborne) |
| Γωνιακό ψήφισμα: | 0.001° | Τάση εισαγωγής: | 20~30V |
| Κατανάλωση ισχύος: | <75w> | Κατηγορία λέιζερ: | Κατηγορία 1 (χρηματοκιβώτιο ματιών) |
| Επισημαίνω: | Ελαφρύ UAV σύστημα χαρτογράφησης,Αρχαιολογικό UAV σύστημα χαρτογράφησης,uav που ερευνά και που χαρτογραφεί το σύστημα |
||
ακρίβεια 4.5kg ARS-1000 σειράς του 15mm@150m σειράς του 920m@60 % ελαφρύ UAV σύστημα χαρτογράφησης με την ταχύτητα ανίχνευσης 10~200 scans/s

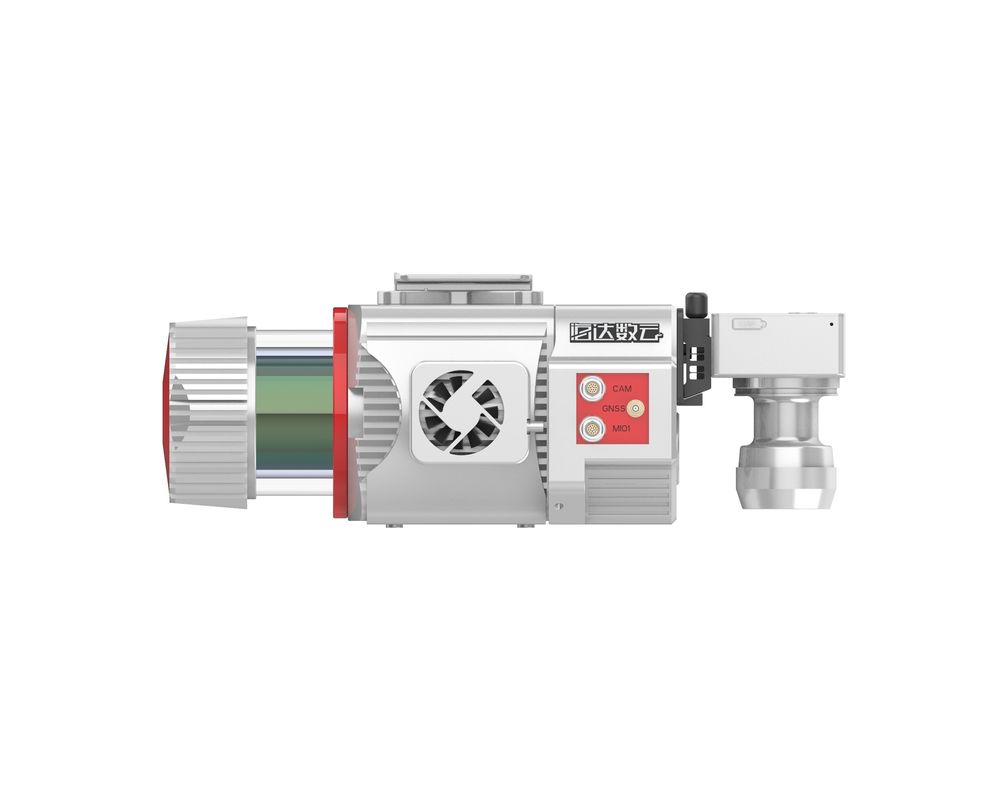

ARS-1000 το ελαφρύ UAV σύστημα χαρτογράφησης είναι ένα βασισμένο αερομεταφερόμενο σύστημα ραντάρ με ακτίνες laser Riegl στο ραντάρ με ακτίνες laser. Ολόκληρο το σύστημα αναπτύσσεται και χτίζεται από Wuhan Hi-Cloud τη Co. τεχνολογίας, ΕΠΕ. Ενσωματώνει τους διαφορετικούς αισθητήρες όπως το μεγάλης ακρίβειας λέιζερ, την υψηλής ευκρίνειας κάμερα, το ΠΣΤ, την αδρανή ναυσιπλοΐα MEMS και τη μονάδα ελέγχου αποθήκευσης. Υποστηριγμένο από την τεχνολογία χρονικού συγχρονισμού της ανεξάρτητης πνευματικής ιδιοκτησίας και την ενσωματωμένη τεχνολογία ολοκλήρωσης πολυαισθητήρων, μπορεί συγχρόνως να λάβει το τρισδιάστατο σύννεφο σημείου λέιζερ, POS τα στοιχεία και επίσης τα στοιχεία εικόνας. Το σύστημα έχει τα πλεονεκτήματα της ελαφριάς, κατάλληλης μεταφοράς και της υψηλής αποδοτικότητας της επεξεργασίας αποτελεσμάτων. Μπορεί να χρησιμοποιηθεί ευρέως στη χαρτογράφηση έκτακτης ανάγκης, την τοπογραφική χαρτογράφηση, την επιθεώρηση ηλεκτροφόρων καλωδίων, την έρευνα εθνικών οδών, την παράκτια έρευνα σκοπέλων, τον υπολογισμό ανασκαφής και πλήρωσης, την αρχαιολογική έρευνα και τη χαρτογράφηση και άλλους τομείς.
Προδιαγραφή
ARS-1000 ελαφρύ UAV σύστημα χαρτογράφησης
| Στοιχεία | Παράμετροι | ||
| Απόδοση συστημάτων | Απόλυτη ακρίβεια | ±5cm | |
| Βάρος | 4.5kg | ||
| Τρόπος λειτουργίας | Αερομεταφερόμενος/όχημα που τοποθετείται/σακίδιο πλάτης | ||
| Μονάδα ανίχνευσης λέιζερ | Ταξινόμηση λέιζερ | Κατηγορία 1 | |
| Μέγιστη σειρά μέτρησης | το 920m@60 % | ||
| Μέγιστη αποτελεσματική ταχύτητα ανίχνευσης | 500,000points/s | ||
| Ποσοστό αναπροσαρμογών στοιχείων | 200Hz | ||
| FoV | 330° | ||
| Γωνιακό ψήφισμα | 0.001° | ||
| Λειτουργία πολυ-ηχούς | Διαθέσιμος | ||
| INS | Ακρίβεια θέσης (μετα-επεξεργασία) | Οριζόντιος | 0.01m |
| Ανύψωση | 0.02m | ||
| Ακρίβεια τίτλων | 0.010° | ||
| Πίσσα/ακρίβεια ρόλων | 0.005° | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή του προγράμματος ερευνών εθνικών οδών
1. Επισκόπηση προγράμματος:
Η έκταση της εξεταζόμενης περιοχής είναι σύνθετη, η βλάστηση είναι πολύβλαστη και η διαφορά ύψους είναι μεγάλη. Δύο εθνικές οδοί πρέπει να μετρηθούν, με ένα συνολικό μήκος περίπου 60km.
2. Απαίτηση και δυσκολίες προγράμματος:
Να είστε αρμόδιος για την κάθετη και οριζόντια μέτρηση τμημάτων 100 μέτρων (200 μέτρα του εύρους ζώνης) και στις δύο πλευρές της μέσης γραμμής του δρόμου σύμφωνα με τα σχετικά πρότυπα, τις τεχνικές προδιαγραφές και τις διαδικασίες, και τα αποτελέσματα παραγωγής θα είναι στις 1:500 χαρτογραφώντας τις απαιτήσεις.
Λόγω των υψηλών βουνών, των τραχιών δρόμων, της πολύβλαστης βλάστησης και της πυκνής κυκλοφορίας στην εθνική οδό, ο στόχος της έρευνας τομέων είναι επικίνδυνος.
3. Λύση
Σύμφωνα με τη συγκεκριμένη κατάσταση του προγράμματος, το ελαφρύ UAV ARS-1000 σύστημα χαρτογράφησης υιοθετείται για να συλλέξει τις οδηγίες πτήσης κατά μήκος του δρόμου σύμφωνα με το σχετικό ύψος 200m.
