Γεια-σύννεφο, ένας ηγέτης της τρισδιάστατης τεχνολογίας ανίχνευσης λέιζερ.
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Hi-Cloud |
| Πιστοποίηση: | ISO, others upon the requests |
| Αριθμό μοντέλου: | ARS-1000L UAV σύστημα χαρτογράφησης |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Περίπτωση μεταφορών |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 10 σύνολα/μήνας |
| Βάρος: | 4.5kg | Αποθήκευση: | 1TB SSD |
|---|---|---|---|
| Μέγιστη σειρά: | 1350m @60% | Ακρίβεια σειράς: | 15mm @150m |
| FoV (επιλέξιμο): | 0~330° με τον τρόπο 60°~90°airborne | Γωνιακό ψήφισμα: | 0.001° |
| Θερμοκρασία λειτουργίας: | -10℃~+40℃ | Περιβάλλον αποθήκευσης: | -20℃~+50℃ Υγρασία < 85% |
| Επισημαίνω: | Τοπογραφικό UAV σύστημα χαρτογράφησης,Εναέριο UAV σύστημα χαρτογράφησης,4.5kg UAV εναέρια έρευνα |
||

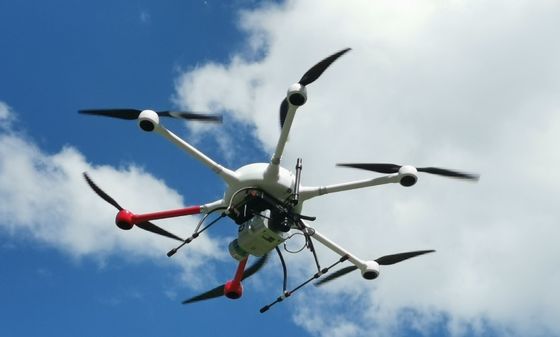

Υψηλό UAV πλατφορμών του 1350m@60 % σειράς ασφάλειας 4.5kg πολυ σύστημα ARS-1000L χαρτογράφησης με την ακρίβεια του 15mm@150m

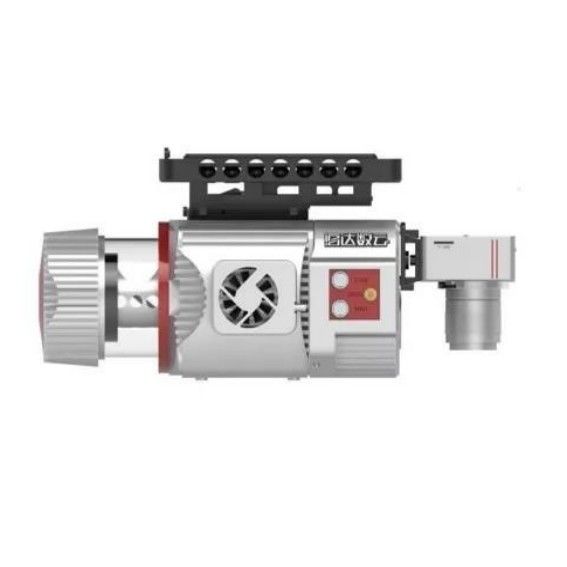

Η βάση στο ραντάρ με ακτίνες laser Riegl, το UAV σύστημα ARS-1000L χαρτογράφησης αναπτύσσεται και χτίζεται από Hi-Cloud. Είναι ένα ιδιαίτερα ενσωματωμένο σύστημα με τις ενότητες του μεγάλης ακρίβειας λέιζερ, της υψηλής ευκρίνειας κάμερας, του ΠΣΤ, της αδρανούς ναυσιπλοΐας MEMS και της μονάδας ελέγχου αποθήκευσης. Με τα πλεονεκτήματα της ισχυρής απόδοσης, του ελαφριού όγκου, της κατάλληλης εγκατάστασης και της απλής λειτουργίας, έχει αναγνωριστεί από την πλειοψηφία των χρηστών και έχει χρησιμοποιηθεί ευρέως στη χαρτογράφηση έκτακτης ανάγκης, την τοπογραφική χαρτογράφηση, την επιθεώρηση ηλεκτροφόρων καλωδίων, την έρευνα εθνικών οδών, τον παράκτιο υπολογισμό όγκου ερευνών σκοπέλων, ανασκαφής και πλήρωσης, την αρχαιολογική έρευνα και τη χαρτογράφηση και άλλους τομείς.
Προδιαγραφές UAV του συστήματος ARS-1000L χαρτογράφησης
1. Απόδοση συστημάτων
| Δείκτης | Παράμετρος |
| Απόλυτη ακρίβεια |
οριζόντιος <5cm> κατακόρυφος<> 5cm |
| Βάρος | 4.5kg |
| Αποθήκευση | 1TB SSD |
| Τάση εισαγωγής | 20~30V |
| Κατανάλωση ισχύος | <75w> |
| Θερμοκρασία λειτουργίας |
-10℃~+40℃ |
| Περιβάλλον αποθήκευσης | -20℃~+50℃ Υγρασία < 85=""> |
| Κατηγορία λέιζερ | Class1 (χρηματοκιβώτιο ματιών) |
|
Δείκτης |
Παράμετρος |
| Μέγιστη σειρά μέτρησης | 1350m @60% |
| Ελάχιστη σειρά μέτρησης | 5m |
| Ακρίβεια σειράς |
15mm @150m |
| Επαναληπτική ακρίβεια | 10mm @150m |
| Μέγιστη αποτελεσματική συχνότητα σημείου | 750000 points/s |
| Εργαλείο λέιζερ για τη ρύθμιση | 6 επίπεδα |
| Μέγιστος αριθμός λαμβανόμενων ηχώ |
4~15 |
|
FoV (επιλέξιμο) |
0~330° 60°~90°airborne τρόπος |
| Συχνότητα ανίχνευσης (επιλέξιμη) | 10~200 scans/s |
| Γωνιακό ψήφισμα | 0.001° |
|
Δείκτης |
Παράμετρος |
| Ακρίβεια θέσης (μετα-επεξεργασία) | Οριζόντια 0.01m Ανύψωση 0.02m |
| Ακρίβεια προσανατολισμού (μετα-επεξεργασία) | Τίτλος 0.010° Πίσσα/ρόλος 0.005° |
| Δείκτης | Παράμετρος |
| Ψήφισμα καμερών | ≥42.4MP |
| Βάρος καμερών | <500g> |
Πρακτικό πρόγραμμα αίτησης UAV του συστήματος ARS-1000L χαρτογράφησης
Έρευνα αιολικών πάρκων στην περιοχή βουνών
Επισκόπηση
Η εξεταζόμενη περιοχή είναι κυρίως ορεινή έκταση. Η μέση ανύψωση στην εξεταζόμενη περιοχή αιολικών πάρκων είναι υψηλή, και η πτώση ύψους σε μερικούς τομείς της περιοχής μέτρησης είναι πάνω από 300 μέτρα. Ολόκληρο το αιολικό πάρκο καλύπτει μια περιοχή περίπου 12 τετραγωνικών χιλιομέτρων. Η βλάστηση είναι υποτροπικό αειθαλές πλατύφυλλο δάσος, με το μεγάλο ποσοστό κάλυψης βλάστησης και τους διάφορους τύπους.
Δυσκολίες
Η έκταση της εξεταζόμενης περιοχής είναι σύνθετη, η διαφορά ύψους είναι μεγάλη, η κυκλοφορία είναι ενοχλητική, το περιβάλλον κλίματος είναι κακό. Υπάρχουν διάφοροι ανεμοστρόβιλοι με ένα ύψος περισσότερων από 100 μέτρων στην εξεταζόμενη περιοχή, έτσι είναι δύσκολο να σχεδιαστεί η διαδρομή. Η γραμμή θέας εμποδίζεται σοβαρά, και είναι δύσκολο να βρεθεί το σημείο απογείωσης.
Λύση
Το πρόγραμμα υιοθετεί το αερομεταφερόμενο σύστημα μέτρησης λέιζερ ARS-1000L. Η απογείωση τρία και τα προσγειωμένος σημεία επιλέγονται σε ολόκληρη την εξεταζόμενη περιοχή για συνολικά επτά εξορμήσεις.
