Γεια-σύννεφο, ένας ηγέτης της τρισδιάστατης τεχνολογίας ανίχνευσης λέιζερ.
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Hi-Cloud |
| Πιστοποίηση: | ISO, others upon the requests |
| Αριθμό μοντέλου: | ARS-1000 UAV σύστημα χαρτογράφησης |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Περίπτωση μεταφορών |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 5 σύνολα/μήνας |
| Σειρά μέτρησης: | 5m ~ 920m | Ακρίβεια: | το 15mm@150m |
|---|---|---|---|
| Θερμοκρασία λειτουργίας: | -10℃~+40℃ | Περιβάλλον αποθήκευσης: | -20℃~+50℃ Υγρασία < 85% |
| FoV (επιλέξιμο): | 0~330° <60°~90°airborne mode> | Γωνιακό ψήφισμα: | 0.001° |
| Κατηγορία λέιζερ: | Κατηγορία 1 (χρηματοκιβώτιο ματιών) | Βάρος: | 4.5kg |
| Επισημαίνω: | UAV 920m σύστημα χαρτογράφησης,4.5kg UAV σύστημα χαρτογράφησης,4.5kg έρευνα ραντάρ με ακτίνες laser κηφήνων |
||
UAV ολοκλήρωσης σταθερότητας μακροχρόνιου ποσοστού 920m ισχυρό υψηλό σύστημα ARS-1000 χαρτογράφησης με την ακρίβεια του 15mm@150m

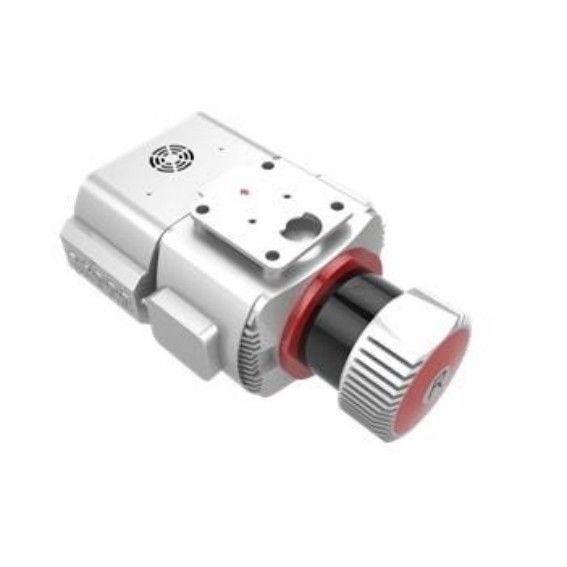

ARS-1000 UAV το σύστημα χαρτογράφησης είναι ένα βασισμένο στο ραντάρ με ακτίνες laser σύστημα Riegl. Αναπτύσσεται και χτίζεται από Wuhan Hi-Cloud τη Co. τεχνολογίας, ΕΠΕ. Το σύστημα ενσωματώνει τους διαφορετικούς αισθητήρες όπως το μεγάλης ακρίβειας λέιζερ, την υψηλής ευκρίνειας κάμερα, το ΠΣΤ, την αδρανή ναυσιπλοΐα MEMS και τη μονάδα ελέγχου αποθήκευσης, κ.λπ. Μπορεί συγχρόνως λαμβάνει το τρισδιάστατο σύννεφο σημείου λέιζερ, POS τα στοιχεία και τα στοιχεία εικόνας.
DSM, DEM, DOM, DLG μπορεί να παραχθεί γρήγορα μέσω των εξοπλισμένων στοιχείων - προγράμματα επεξεργασίας και εφαρμογών. Με τα πλεονεκτήματα της ελαφριάς, κατάλληλης μεταφοράς και της υψηλής αποδοτικότητας των αποτελεσμάτων που επεξεργάζονται, το σύστημα χρησιμοποιείται ευρέως στους διάφορους τομείς εφαρμογής όπως η χαρτογράφηση έκτακτης ανάγκης, η τοπογραφική χαρτογράφηση, η επιθεώρηση ηλεκτροφόρων καλωδίων, ο υπολογισμός όγκου ερευνών εθνικών οδών, ανασκαφής και πλήρωσης, η παράκτια έρευνα σκοπέλων, η αρχαιολογική έρευνα και η χαρτογράφηση και ούτω καθεξής.
Κύρια χαρακτηριστικά γνωρίσματα του ARS-1000 UAV συστήματος χαρτογράφησης
1. Ολοκλήρωση. Το ARS-1000 UAV σύστημα χαρτογράφησης ενσωματώνει τον τρισδιάστατο αισθητήρα ανίχνευσης λέιζερ, το σύστημα αδρανούς ναυσιπλοΐας και το ΠΣΤ σε μια ενσωματωμένη αρχιτεκτονική πλατφορμών υλικού. Ο μικρότεροι όγκος και το βάρος καθιστούν τον εξοπλισμό εύκολο να φέρει και να εγκαταστήσει.
2. Ισχυρή σταθερότητα. Η ενσωματωμένη ενσωματωμένη πλατφόρμα καθιστά το σύστημα ισχυρότερο και σταθερό, και βελτιώνει την ακρίβεια συστημάτων.
3. Σε πραγματικό χρόνο έλεγχος. Το σύστημα είναι εξοπλίζω με έναν ραδιοσταθμό μετάδοσης στοιχείων μεγάλης τηλεφωνικής απόστασης και μεγάλης ταχύτητας. Η κατάσταση λειτουργίας του συστήματος μπορεί να ελεγχθεί μακρινά, έτσι ώστε οι χειριστές μπορούν να πάρουν την κατάσταση λειτουργίας ανά πάσα στιγμή.
4. Μακροχρόνια σειρά μέτρησης. Υπό τον όρο της ανακλαστικότητας 60% των επίγειων αντικειμένων, ο εξοπλισμός μπορεί να έχει μια μέγιστη σειρά μέτρησης 920m.

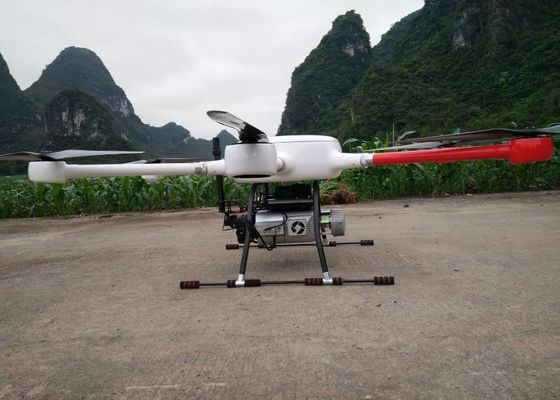

5. Πολυ πλατφόρμες. Λόγω του μικρότερου όγκου και της ενσωματωμένης ολοκλήρωσης, το σύστημα μπορεί να προσαρμοστεί στις διάφορες πλατφόρμες μεταφορέων, όπως πολυ UAV στροφέων, VTOL σταθερό UAV φτερών, και μπορεί επίσης να προσαρμοστεί στους διάφορους τρόπους λειτουργίας όπως το όχημα που τοποθετούνται και ο τρόπος σακιδίων πλάτης.
Προδιαγραφές του ARS-1000 UAV συστήματος χαρτογράφησης
1. Απόδοση συστημάτων
| Απόλυτη ακρίβεια |
οριζόντιος <5cm> κατακόρυφος<> 5cm |
| Βάρος | 4.5kg |
| Αποθήκευση | 1TB SSD |
| Τάση εισαγωγής | 20~30V |
| Κατανάλωση ισχύος | <75w> |
| Θερμοκρασία λειτουργίας | -10℃~+40℃ |
| Περιβάλλον αποθήκευσης | -20℃~+50℃ Υγρασία < 85=""> |
| Κατηγορία λέιζερ | Class1 (χρηματοκιβώτιο ματιών) |
2. Ανιχνευτής λέιζερ
| Μέγιστη σειρά μέτρησης | 920m @60% |
| Ελάχιστη σειρά μέτρησης | 5m |
| Ακρίβεια σειράς | 15mm @150m |
| Επαναληπτική ακρίβεια | 10mm @150m |
| Μέγιστη αποτελεσματική συχνότητα σημείου | 500000 points/s |
| Εργαλείο λέιζερ για τη ρύθμιση | 6 επίπεδα |
| Μέγιστος αριθμός λαμβανόμενων ηχώ | 4~15 |
| FoV (επιλέξιμο) | 0~330° 60°~90°airborne τρόπος |
| Συχνότητα ανίχνευσης (επιλέξιμη) | 10~200 scans/s |
| Γωνιακό ψήφισμα | 0.001° |
3. POS σύστημα
| Ακρίβεια θέσης (μετα-επεξεργασία) | Οριζόντια 0.01m Ανύψωση 0.02m |
| Ακρίβεια προσανατολισμού (μετα-επεξεργασία) | Τίτλος 0.010° Πίσσα/ρόλος 0.005° |
| Ψήφισμα καμερών | ≥42.4MP |
| Βάρος καμερών | <500g> |
Εφαρμογή του ARS-1000 UAV συστήματος χαρτογράφησης
Πρόγραμμα ερευνών εθνικών οδών
Επισκόπηση:
Η έκταση της εξεταζόμενης περιοχής είναι σύνθετη, η βλάστηση είναι πολύβλαστη και η διαφορά ύψους είναι μεγάλη. Δύο εθνικές οδοί πρέπει να μετρηθούν, με ένα συνολικό μήκος περίπου 60km.
Απαίτηση:
Να είστε αρμόδιος για την κάθετη και οριζόντια μέτρηση τμημάτων 100 μέτρων (200 μέτρα του εύρους ζώνης) και στις δύο πλευρές της μέσης γραμμής του δρόμου σύμφωνα με τα σχετικά πρότυπα, τις τεχνικές προδιαγραφές και τις διαδικασίες, και τα αποτελέσματα παραγωγής θα είναι στις 1:500 χαρτογραφώντας τις απαιτήσεις.
Δυσκολίες:
Λόγω των υψηλών βουνών, των τραχιών δρόμων, της πολύβλαστης βλάστησης και της πυκνής κυκλοφορίας στην εθνική οδό, ο στόχος της έρευνας τομέων είναι επικίνδυνος.
Λύση:
Σύμφωνα με τη συγκεκριμένη κατάσταση του προγράμματος, το σύστημα ARS-1000 υιοθετείται για να συλλέξει τις οδηγίες πτήσης κατά μήκος του δρόμου σύμφωνα με το σχετικό ύψος 200m.
