Γεια-σύννεφο, ένας ηγέτης της τρισδιάστατης τεχνολογίας ανίχνευσης λέιζερ.
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Hi-Cloud |
| Πιστοποίηση: | ISO, others upon the requests |
| Αριθμό μοντέλου: | ARS-200 UAV σύστημα χαρτογράφησης |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Περίπτωση μεταφορών |
| Χρόνος παράδοσης: | 20-30 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 10 σύνολα/μήνας |
| Σειρά μέτρησης: | 3 έως 330 μέτρα | FoV: | 60°~90° |
|---|---|---|---|
| Ακρίβεια σειράς: | 15mm @150m | Επαναληπτική ακρίβεια: | 10mm @150m |
| Θερμοκρασία λειτουργίας: | -10℃~+40℃ | Πολυ ηχώ: | 5 φορές |
| Επισημαίνω: | UAV ραντάρ με ακτίνες laser σύστημα χαρτογράφησης,UAV 15mm σύστημα χαρτογράφησης,σύστημα χαρτογράφησης ραντάρ με ακτίνες laser 15mm |
||
Πολυ σύστημα ARS-200 ραντάρ με ακτίνες laser χαρτογράφησης πλατφορμών με την υψηλή ακρίβεια 15mm και την υψηλή συχνότητα 100000 points/s

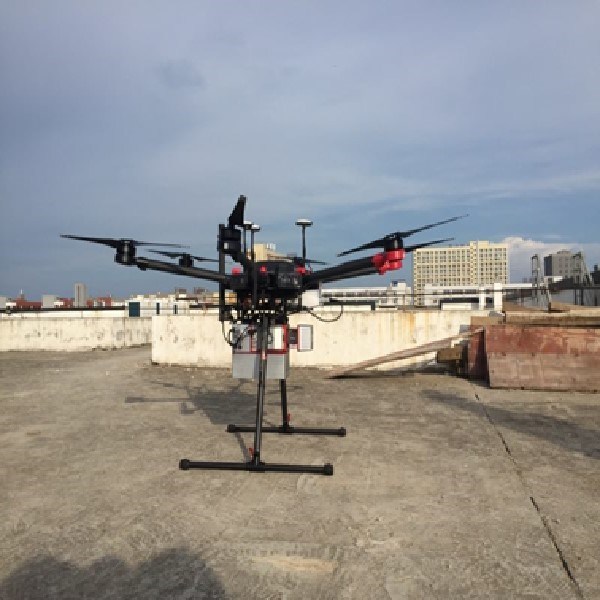

ARS-200 η χαρτογράφηση του συστήματος είναι ένα αερομεταφερόμενο ραντάρ με ακτίνες laser που μπορεί να τοποθετηθεί στις πολυ πλατφόρμες, όπως πολυ UAV στροφέων, το όχημα και το σακίδιο πλάτης. Είναι ένα βασισμένο στο ραντάρ με ακτίνες laser σύστημα Riegl που αναπτυγμένος και χτισμένος από Hi-Cloud. Ολόκληρο το ενσωματωμένο σύστημα αποτελείται από τους διαφορετικούς αισθητήρες όπως το μεγάλης ακρίβειας λέιζερ, η υψηλής ευκρίνειας κάμερα, το ΠΣΤ, η αδρανής ναυσιπλοΐα MEMS και η μονάδα ελέγχου αποθήκευσης. Με την τεχνολογία χρονικού συγχρονισμού του γεια-σύννεφου, το σύστημα ARS-200 λαμβάνει συγχρόνως το τρισδιάστατο σύννεφο σημείου λέιζερ, POS τα στοιχεία και τα στοιχεία εικόνας.
Κύρια χαρακτηριστικά γνωρίσματα του συστήματος:
i. Υποστηρίζει ποικίλες πλατφόρμες μεταφορέων. Σύμφωνα με τις διαφορετικά κατευθύνσεις βιομηχανίας και τα σενάρια εφαρμογής, μπορεί να χρησιμοποιηθεί με UAV, το αυτοκίνητο και το σακίδιο πλάτης.
ΙΙ. Κάθε πλατφόρμα είναι εξοπλισμένη με το αντίστοιχο γρήγορο σχέδιο δομών εγκαταστάσεων, που μπορεί να πραγματοποιήσει την ελεύθερη γρήγορη εγκατάσταση βιδών, να μειώσει πολύ το χρόνο εγκαταστάσεων και επέκτασης στην περιοχή, και ένα μεμονωμένο πρόσωπο μπορεί γρήγορα να εγκαταστήσει χωρίς οποιαδήποτε εργαλεία.
ΙΙΙ. Ο αδιάβροχος και dustproof βαθμός του συστήματος είναι καλύτερος από IP64. Στο πλαίσιο του κανονικού εργασιακού περιβάλλοντος, δεν υπάρχει καμία συμπύκνωση εισόδων και υγρασίας σκόνης στο σώμα, και ο εξοπλισμός μπορεί να λειτουργήσει κανονικά.
IV. Ο εξοπλισμός είναι ελαφρύς και συμπαγής, με ένα βάρος μόνο 2.5kg. Ο ελαφρύς εξοπλισμός.
Με βάση τα χαρακτηριστικά γνωρίσματα και τα πλεονεκτήματα, το ARS-200 UAV σύστημα χαρτογράφησης μπορεί να χρησιμοποιηθεί ευρέως στη χαρτογράφηση έκτακτης ανάγκης, την τοπογραφική χαρτογράφηση, την επιθεώρηση ηλεκτροφόρων καλωδίων, την έρευνα εθνικών οδών, την παράκτια έρευνα σκοπέλων, τον υπολογισμό ανασκαφής και πλήρωσης, την αρχαιολογική έρευνα και τη χαρτογράφηση και άλλους τομείς.
ARS-200 UAV προδιαγραφές συστημάτων χαρτογράφησης
| Στοιχεία | Δείκτης | Παράμετρος |
|
Απόδοση συστημάτων |
Απόλυτη ακρίβεια |
οριζόντιος <5cm> κατακόρυφος<> 5cm |
| Βάρος | 2.5kg | |
| Αποθήκευση | 256GB SSD | |
| Θερμοκρασία λειτουργίας |
-10℃~+40℃ |
|
| Περιβάλλον αποθήκευσης | -20℃~+50℃ Υγρασία < 85=""> | |
| Κατηγορία λέιζερ | Class1 (χρηματοκιβώτιο ματιών) | |
| Ανιχνευτής λέιζερ | Μέγιστη σειρά μέτρησης | 330m @80% 290m @60% |
| Ελάχιστη σειρά μέτρησης | 3m | |
| Ακρίβεια σειράς | 15mm @150m | |
| Επαναληπτική ακρίβεια | 10mm @150m | |
| Μέγιστη αποτελεσματική συχνότητα σημείου | 100000 points/s | |
| Μέγιστος αριθμός λαμβανόμενων ηχώ | 5 | |
| FoV (επιλέξιμο) | 0~360° 60°~90°airborne τρόπος |
|
| Συχνότητα ανίχνευσης (επιλέξιμη) | 10~100 scans/s | |
| Γωνιακό ψήφισμα | 0.001° | |
| POS σύστημα | Ακρίβεια θέσης (μετα-επεξεργασία) | Οριζόντια 0.01m Ανύψωση 0.02m |
| Ακρίβεια προσανατολισμού (μετα-επεξεργασία) | Τίτλος 0.012° Πίσσα/ρόλος 0.005° |
|
| Σύστημα καμερών | Ψήφισμα καμερών | ≥24MP |
| Βάρος καμερών | <500g> |
Η κύρια γραμμή του προγράμματος είναι περίπου 8km μακριά. Η εξεταζόμενη περιοχή είναι κυρίως ορεινή έκταση, με ένα μέσο ύψος 600m. Ο ποταμός διασχίζει την εξεταζόμενη περιοχή, και η πτώση ύψους σε μερικές περιοχές είναι μεγάλη. Η βλάστηση στην εξεταζόμενη περιοχή είναι πολύβλαστοι, συνήθως αειθαλείς πλατύφυλλοι δασικοί και χαμηλοί θάμνοι.
Το κύριο καθήκον του προγράμματος είναι αερομεταφερόμενη επεξεργασία σύννεφων ερευνών και σημείου ραντάρ με ακτίνες laser του ορισμένου τμήματος της εθνικής οδού. Ο μέσος όρος - το τετραγωνικό λάθος της ανύψωσης σύννεφων σημείου πρέπει για να είναι λιγότερο από 15 εκατ.
Η παραδοσιακή λειτουργία έρευνας και χαρτογράφησης είναι πιό επικίνδυνη λόγω της κυκλοφορίας στην εθνική οδό. Είναι δύσκολο για το δέκτη GNSS να παραληφθούν τα δορυφορικά σήματα λόγω της πυκνής βλάστησης και η μεγάλη πτώση ύψους στην εξεταζόμενη περιοχή.
ARS-200 UAV το σύστημα χαρτογράφησης εφαρμόζεται σε αυτό το πρόγραμμα. Μετά από τον υπολογισμό τροχιάς, το σύννεφο σημείου συνδυάζει και άλλα στοιχεία - οι διαδικασίες επεξεργασίας, το αποτέλεσμα σύννεφων σημείου έχουν ως:
